Po wielu miesiącach oczekiwania miasto w końcu 26 kwietnia 2018 ogłosiło przetarg na wybór wykonawcy rozbudowy linii tramwajowej, czyli trasy na Pieczewo wzdłuż alei Piłsudskiego oraz ulic Wyszyńskiego, Synów Pułku, Krasickiego i Wilczyńskiego. Przy okazji dostaliśmy też ostateczne wersje projektów tego odcinka.

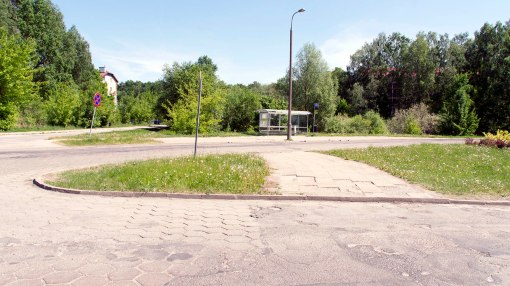

Na razie tylko pętla autobusowa, ale za 2,5 roku także krańcówka tramwajowa Pieczewo (13 maja 2018) Fot. Paweł Bukowski

Najprawdopodobniej z powodów formalnych zleceniodawcą tym razem jest nie tylko samo miasto, czyli gmina Olsztyn, ale też jego komunalna spółka – Przedsiębiorstwo Wodociągów i Kanalizacji. Budowa spowoduje w wielu miejscach konieczność przebudowy sieci podziemnych, w tym wodociągowej i kanalizacyjnej, stąd pewnie taka decyzja, która powinna też ułatwić finansowanie inwestycji. Tym razem nie będzie dzielenia budowy na odcinki – całą, liczącą ponad 6 kilometrów trasę wybuduje jedna firma lub konsorcjum. Nie wiemy, czy to efekt niezadowolenia z poprzedniej formuły, kiedy wykonawców było pięciu, czy też po prostu presja czasu i chęć uproszczenia procedur przetargowych. Zwycięzca przetargu oprócz realizacji najbardziej oczywistego zadania, czyli budowy torowiska i sieci trakcyjnej, będzie miał do wykonania także parę innych rzeczy: zbuduje dwie stacje prostownikowe (podstacje trakcyjne) przy nowej trasie, postawi estakadę tramwajową w pobliżu skrzyżowania ulic Krasickiego i Synów Pułku, przebuduje skrzyżowania i ulice, którymi i wzdłuż których przebiegnie torowisko i wykona wszystkie inne niezbędne prace takie, jak np. budowa chodników i dróg dla rowerów, przebudowa i budowa zatok i peronów przystankowych, wycinka i nasadzenia zieleni.

Zgodnie z aktualnie obowiązującym prawem zamówień publicznych cena może stanowić maksymalnie 60% całkowitej oceny – tak będzie i w olsztyńskim przetargu, w którym ustalono jeszcze cztery dodatkowe kryteria. Znaczącą wagę mają przede wszystkim dwa z nich. 18% punktów będzie można uzyskać za wydłużenie okresu pielęgnacji trawników i nasadzeń oraz rękojmi za ich wady. Obowiązkowy okres zawarty w umowie to trzy lata – komplet dodatkowych punktów będzie można dostać za deklarację utrzymywania zieleni przy linii tramwajowej przez kolejne dwa. Kolejne 17% punktów zgarnie oferent, który weźmie na siebie ryzyka inwestycji. Chodzi o zagrożenie zmiany terminu zakończenia prac, jeśli w trakcie budowy pojawią się znaleziska archeologiczne, nieprzewidywalne warunki fizyczne (np. geologiczne), ale także wtedy, gdy niekompletna albo błędna okaże się dokumentacja projektowa (np. jeśli błędnie zostaną opisane warunki gruntowe) albo odkryte zostaną nieistniejące lub błędnie wyrysowane na mapach sieci podziemne.

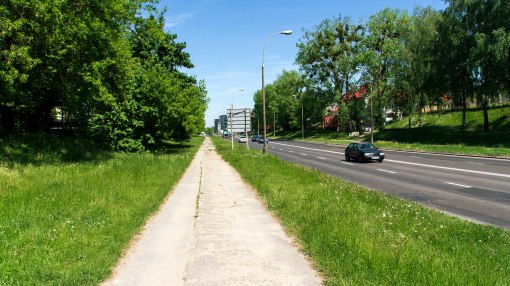

Jeśli zwycięski wykonawca budowy linii tramwajowej to zadeklaruje, to powstanie objazd widocznej na zdjęciu ulicy Wyszyńskiego (foto z 13 maja 2018), który posłuży nie tylko w czasie kładzenia torowiska, ale i później. Fot. Paweł Bukowski

Dwa pozostałe kryteria mogą dać wykonawcy mniej punktów w przetargu, a nieco szkoda, bo dla użytkowników mają one większe znaczenie niż poprzednie dwa ułatwiające przede wszystkim zadanie miastu. 4% punktów można otrzymać za zaproponowanie ograniczenia utrudnień w trakcie budowy linii tramwajowej. Dokumentacja przetargu jednoznacznie precyzuje, co miałoby to oznaczać. Chodzi o wybudowanie objazdu dla ulicy Wyszyńskiego, przy której będą trwały prace budowlane. Objazd, o którym pisaliśmy w lutym tego roku, miałby poprowadzić od ulicy Pstrowskiego ulicami Plażową, Trylińskiego, Rejewskiego i aleją Piłsudskiego do skrzyżowania z Leonharda i Wyszyńskiego. Wykonawca musiałby wyasfaltować odcinek ulicy Plażowej, która dziś jest drogą gruntową i wybudować przedłużenie ulicy Trylińskiego do wspomnianej Plażowej. Tym objazdem mogłyby poruszać się pojazdy nie cięższe niż 3,5 tony. Największą wartością takiego objazdu jest to, że pozostałby on na stałe i odciążył ulicę Wyszyńskiego, dziś będącą drogą krajową z ogromnym ruchem tranzytowym. Zyskalibyśmy też drugi dojazd do Olsztyńskiego Parku Naukowo-Technologicznego, a w razie potrzeby mogłyby tamtędy pojechać autobusy komunikacji miejskiej.

Ostatnie kryterium jest niestety punktowane symbolicznie, bo stanowić może maksymalnie 1% całej oceny. Chodzi o dodatkowe badania defektoskopowe połączeń szyn (spawów). Jeden punkt na 100 punktów oceny całkowitej otrzyma ten wykonawca, który zadeklaruje, że zamiast obowiązkowych 20% spawów sprawdzi ich co najmniej połowę. To oczywiście efekt problemów, jakie mamy z pękającymi szynami (zwłaszcza na odcinku jednego z wykonawców), których przyczyną – jak wynika z ekspertyz przygotowanych na zlecenie miasta – jest niewłaściwe przeprowadzenie procesu spawania (nieprawidłowe temperatury, przy których łączono szyny i czas przeznaczony na poszczególne etapy spawania). Sprawdzenie jakości spawów mimo dość technicznego charakteru przekłada się bardzo wymiernie na komfort podróży – pękające szyny już kilkadziesiąt razy powodowały konieczność wprowadzania ograniczeń prędkości lub wręcz wstrzymywały ruch tramwajów.

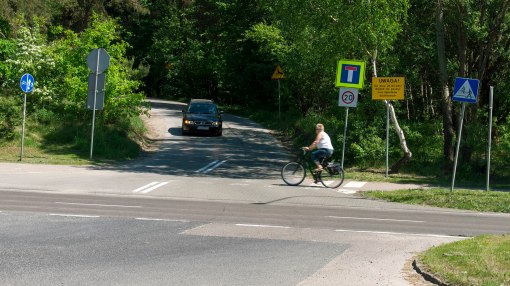

Skrzyżowanie ulicy Krasickiego z bezimienną ulicą prowadzącą przez dawny poligon na Pieczewie do ulicy Pstrowskiego (13 maja 2018) Fot. Paweł Bukowski

Prace budowlane (w dokumentacji określono to jako „roboty stałe”) będą mogły się zacząć najwcześniej 1 stycznia 2019 roku, cała inwestycja ma zaś zostać zakończona do 30 września 2020 roku. Prace będą mogły być wstrzymywane na okres zimowy liczony od 15 grudnia do 15 marca. Dzień pracy przy budowie ma być wydłużony do 10-12 godzin. Przed rozpoczęciem prac na ulicy Krasickiego musi być gotowy łącznik tej ulicy z nowym przebiegiem ulicy Pstrowskiego – jego budowa według załączonego do dokumentacji przetargowej projektu będzie obowiązkiem wykonawcy. Nowa droga połączy istniejącą od czasu budowy pierwszego etapu sieci tramwajowej bezimienną ulicę prowadzącą przez las i dawny poligon na Pieczewie z mającym być gotowym jeszcze w tym roku nowym dojazdem do obwodnicy i węzła Pieczewo (samo połączenie z obwodnicą ma nastąpić w 2019 roku). Łącznik, który do nowej Pstrowskiego zostanie podpięty do drugiego (licząc od Osiedla Mazurskiego) ronda turbinowego, pozostanie potem jako droga osiedlowa, która zresztą istnieje w miejscowym planie zagospodarowania.

Konkretnie określono, na jak długo będą zamykane kluczowe punkty na trasie budowanej linii tramwajowej. Chodzi o miejsca, w których wybudowane zostaną rozjazdy. Skrzyżowanie ulic Wilczyńskiego i Krasickiego, gdzie powstanie początek przyszłej odnogi prowadzącej pierwszą z tych ulic przez Jaroty do Osiedla Generałów, plac Inwalidów Wojennych, gdzie zacznie się planowane torowisko w ulicy Dworcowej w kierunku Dworca Głównego oraz skrzyżowanie alei Piłsudskiego i ulicy Kościuszki, gdzie nowa trasa połączy się z istniejącą siecią, będą mogły być zamknięte całkowicie, ale na maksymalnie 8 tygodni. Dodatkowo na ostatnim z wymienionych skrzyżowań ruch tramwajowy będzie można wyłączyć tylko w lipcu i sierpniu.

Skrzyżowanie alei Piłsudskiego i ulicy Kościuszki (13 maja 2018) Fot. Paweł Bukowski

Do budowy linii tramwajowej Olsztyn szuka firm z doświadczeniem i kapitałem. Ponieważ wartość kontraktu wyniesie około 200 mln zł, oferent musi mieć 10% tej sumy lub zdolność kredytową na kwotę właśnie 20 mln zł jako zabezpieczenie. Żeby wziąć udział w przetargu, należy wpłacić 4 mln zł wadium. Oprócz doświadczenia w branży drogowej i mostowej potencjalny wykonawca musi też mieć w dorobku ostatnich pięciu lat dwie budowy lub przebudowy torowisk o długości co najmniej 2 km toru pojedynczego. Oferty – jeśli nie będzie przesunięć terminów przez nawał pytań – można składać do 12 czerwca, do godziny 11:00. Pół godziny później nastąpi otwarcie kopert. Zwycięzca będzie związany ofertą przez 90 dni – do 9 września.

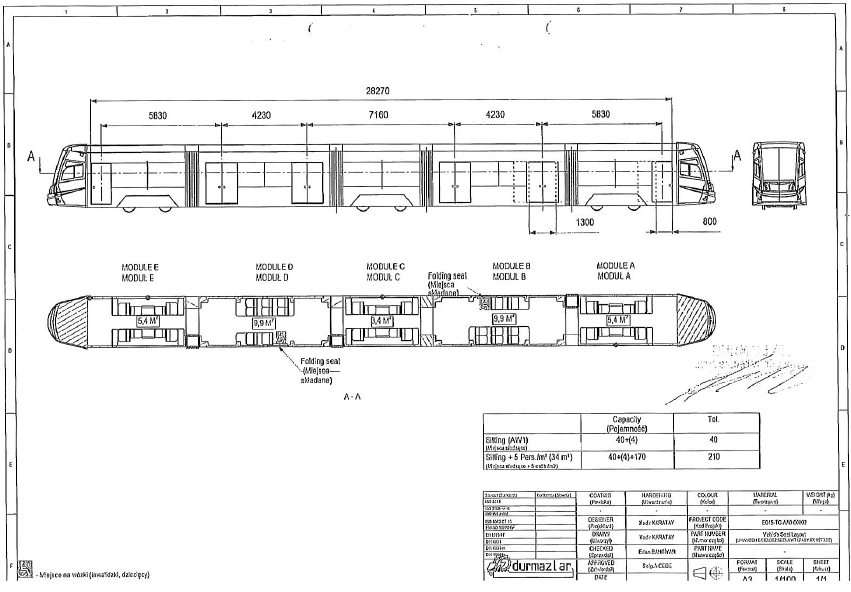

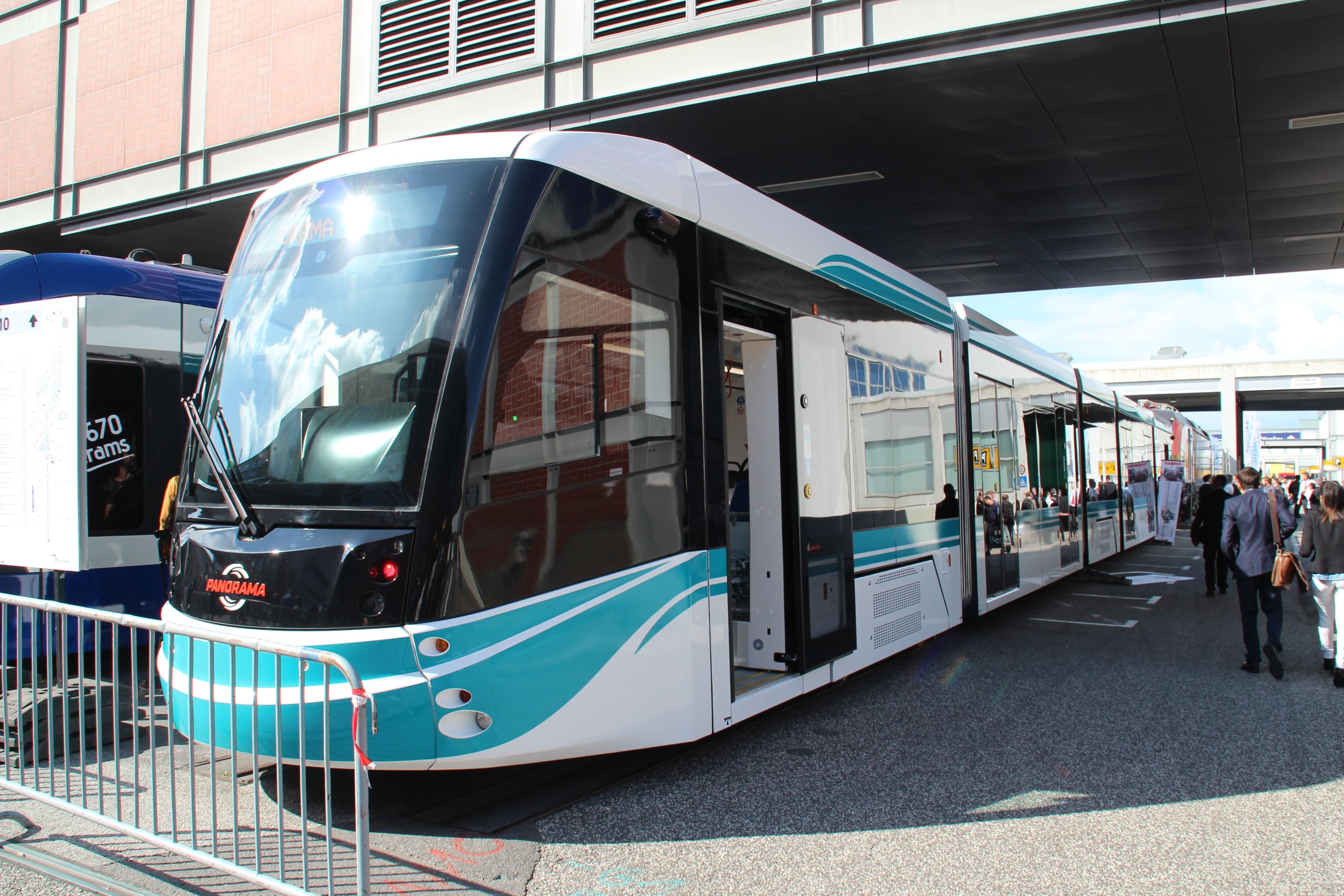

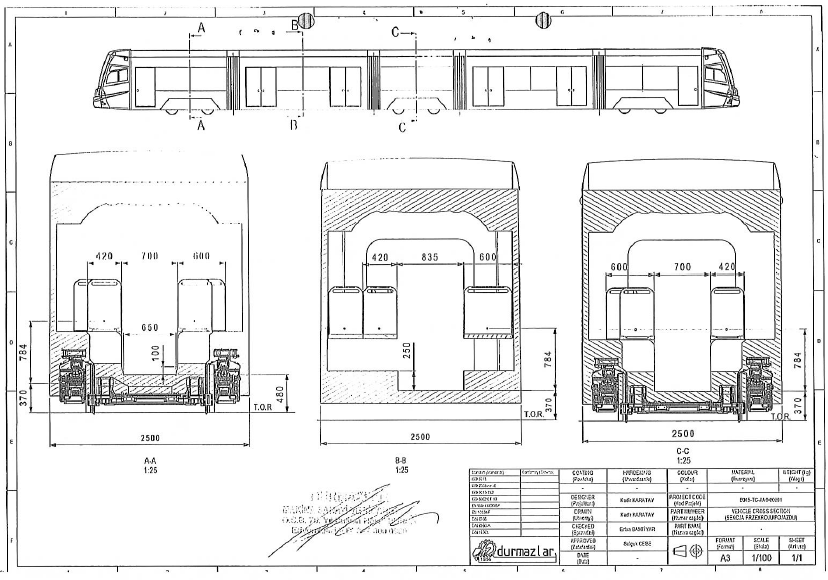

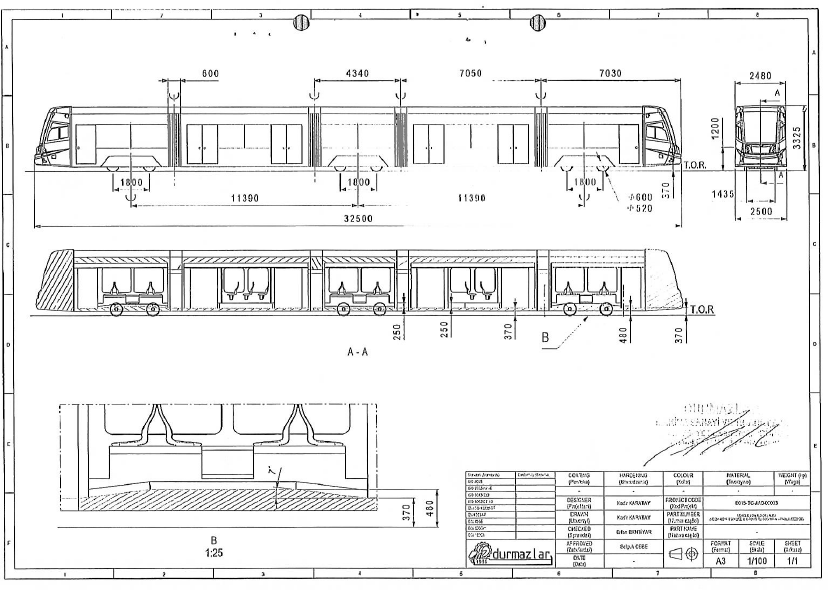

W dokumentacji przetargowej można też znaleźć trochę szczegółów technicznych dotyczących nowego odcinka sieci. Perony na linii na Pieczewo będą miały szerokość co najmniej 3,5 m, co jest dobrą wiadomością, kiedy przypomnimy sobie, jak ciasno jest w godzinach szczytu na przystankach Płoskiego czy Centrum. Długość peronów wyniesie minimum 35 metrów, czyli nieco więcej niż długość jednego tramwaju (Solaris Tramino S111O ma 29,3 metra, tramwaj proponowany Olsztynowi przez tureckiego Durmazlara ma 32,5 metra). Wszystkie przystanki autobusowo-tramwajowe na Wilczyńskiego i w alei Piłsudskiego zaplanowano jako podwójne, by usprawnić przesiadki – będą miały od 50 do 60 metrów. Perony przystankowe znajdą się na wysokości 24 cm nad poziomem główki szyny, na przystankach autobusowo-tramwajowych będą nieco niższe – 18 cm. Budowa linii tramwajowej zasadniczo nie wpłynie na dozwoloną prędkość ruchu samochodowego wzdłuż jej trasy – na większości odcinków będzie można poruszać się tak jak dotychczas z prędkością 50 km/h, a samochody będą miały dla siebie po dwa pasy w każdym kierunku (w obrębach skrzyżowań więcej). Wyjątkami będą trzy stosunkowo niedługie odcinki – dwa w alei Piłsudskiego i jeden w ulicy Wilczyńskiego. Między ulicami Kościuszki i Obiegową oraz między placem Inwalidów Wojennych i skrzyżowaniem z Leonharda i Wyszyńskiego samochody pojadą jednym pasem z prędkością 30 km/h. Zyskamy tam strefę ruchu uspokojonego z pasami rowerowymi, szerokimi chodnikami, trambuspasem i wspólnymi przystankami autobusowo-tramwajowymi, ale też po raz pierwszy w Olsztynie zawrotki przez torowisko tramwajowe. Podobnie będzie na końcowym odcinku ulicy Wilczyńskiego od Krasickiego do pętli (a w przyszłości także krańcówki) Pieczewo.

Ulica Dworcowa przy placu Inwalidów Wojennych (13 maja 2018). Tu powstanie początkowy fragment odnogi do Dworca Głównego – do czasu jej zbudowania będzie mógł służyć jako trójkąt torowy lub tory odstawcze Fot. Paweł Bukowski

Na koniec zostawiliśmy niestety złą wiadomość. Przyjrzeliśmy się uważnie projektom załączonym do dokumentacji przetargowej i ze smutkiem stwierdzamy, że przez blisko półtora roku praktycznie nic w nich nie zmieniono. Pierwotne wersje z kwietnia 2016 roku aż roiły się od fatalnych rozwiązań, kolejne – z grudnia 2016 – były już dużo lepsze, ale też pozostawiały jeszcze wiele możliwości pozytywnych zmian. Dziś wiadomo, że ich nie wykorzystano.

Mimo namów wielu osób nie zdecydowano się na wprowadzenie weksli, czyli przejazdów pozwalających na zmianę toru na trasie linii, a nie tylko na jej krańcówce. Padały argumenty, że to spowolni tramwaje i wydłuży czas ich przejazdu – nieprawda, bo weksle i tak lokalizuje się w pobliżu przystanków, gdzie prędkość tramwaju jest niska. Twierdzono, że stosowanie weksli wymagałoby dodatkowej sygnalizacji świetlnej – wbrew pozorom nie byłoby to konieczne, bo z tego rozwiązania korzysta się w sytuacjach awaryjnych, w których możliwe jest sterowanie ręczne. Zresztą ze względów bezpieczeństwa coraz rzadziej stosuje się pary weksli, najczęściej stosując tylko pojedynczy rozjazd umożliwiający wjazd na drugi tor dopiero po zmianie kierunku. To praktycznie wyklucza stosowanie weksli do prowadzenia ruchu dwukierunkowego po jednym torze na danym odcinku, ale pozwala na jego utrzymanie na możliwie długim odcinku (bez tego możliwe są co najwyżej pojedyncze tramwaje wahadłowe na każdym z torów). Nic jednak i z tego – tym samym marnujemy w Olsztynie potencjał wyłącznie dwukierunkowego taboru, który inne miasta masowo dokupują, by móc działać elastycznie i utrzymywać ruch tramwajowy podczas remontów czy zdarzeń losowych, gdzie tylko się da.

W projekcie pozostała także koncepcja likwidacji ronda na placu Inwalidów Wojennych. Skrzyżowanie alei Piłsudskiego z ulicą Dworcową jest jednym z najbardziej obciążonych w Olsztynie, ale forma ronda i brak sygnalizacji świetlnej sprawiają, że choć ruch pojazdów w godzinach szczytu jest tam powolny, ale jednak w jakimś stopniu płynny. Zamiana ronda w klasyczne skrzyżowanie zakorkuje je dokumentnie. Używanie przy tym argumentu tramwaju (znajdzie się tu rozjazd, który jednak przez lata będzie używany tylko w sytuacjach awaryjnych jako trójkąt torowy) jest nonsensowne, o czym kilkukrotnie pisaliśmy. W wielu miastach na świecie, ale i w Polsce tramwaje przez ronda przejeżdżają i mają na nich rozjazdy i nie powoduje to zatorów. Co więcej, w wielu miejscach to wszystko odbywa się bez sygnalizacji świetlnej albo z jej bardzo uproszczoną wersją (żółte pulsujące i włączające się na czas przejazdu tramwaju czerwone).

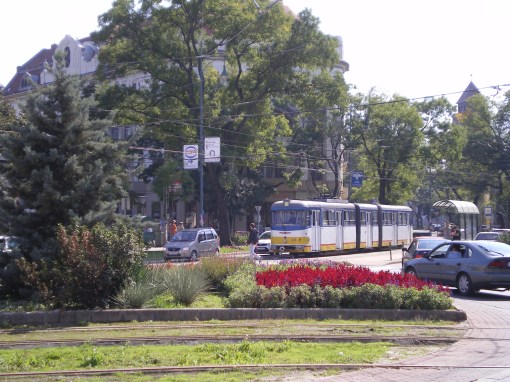

Rozjazdy tramwajowe na rondzie to nie ewenement, tylko standard. Na zdjęciu: tramwaj FVV CSM–4 („Bengáli”) #809 na linii 3-3F wjeżdża na rondo przy Dugonics tér w Segedynie (23 września 2010) © OlsztyńskieTramwaje.pl

Skoro wspomnieliśmy o rozjazdach, to napiszmy o nich parę słów więcej. Jak pisaliśmy wcześniej, w trakcie budowy powstaną trzy (nie licząc oczywiście krańcówki na Pieczewie). Najważniejszy będzie oczywiście ten na skrzyżowaniu alei Piłsudskiego i ulicy Kościuszki, bo połączy nowy odcinek z istniejącą siecią. Powstanie tu rozjazd pełny, a nawet jeszcze bardziej rozbudowany. Nowy układ torów pozwoli na przejazd we wszystkich relacjach, czyli po prostu tramwaj będzie mógł skręcić w każdą z ulic. Aby uniknąć ewentualnych korków tramwajowych w przyszłości, zdecydowano się na dodatkowy tor dla tramwajów jadących aleją Piłsudskiego z kierunku planetarium do Dworca Głównego (z głównego toru można będzie pojechać w lewo, czyli w kierunku Żołnierskiej i prosto do ratusza). Dodatkowy tor nie będzie długi – zacznie się rozjazdem za ulicą Głowackiego, wystarczy, by pomieścić jeden tramwaj.

Na placu Inwalidów Wojennych powstanie rozjazd prowadzący w ulicę Dworcową i zaczątek toru w pasie zieleni między jezdniami tej ulicy. Na dalszą budowę odcinek w kierunku Dworca Głównego poczeka latami, ale sam jego początek zostanie wykonany tak, by mógł od razu służyć. Powstaną blisko 40-metrowe odcinki toru za rozjazdem, zakończone kozłami oporowymi. Długość nieprzypadkowa, bo to miejsce przyszłych przystanków (póki co perony nie powstaną, pozostanie tam trawa), a będzie je można wykorzystywać jako tory odstawcze albo trójkąt torowy. W przypadku tramwaju dwukierunkowego korzystanie z trójkąta do zawracania jest o wiele prostsze niż przy pojeździe jednokierunkowym (choć np. w węgierskim Segedynie dwie krańcówki linii obsługiwanych taborem jednokierunkowym kończą się właśnie trójkątem torowym – tramwaj wycofuje się tam na przystanek początkowy). Byłoby jeszcze prościej, gdyby przed rozjazdem, już na Dworcowej znalazł się weksel…

Jeszcze bardziej przydatny będzie rozjazd na skrzyżowaniu ulic Wilczyńskiego i Krasickiego. Choć nie powstanie tu pełny rozjazd, który umożliwiłby w przyszłości domknięcie dużej pętli, czyli budowę łącznika z krańcówką Kanta, to jednak należy docenić przygotowanie do przyszłej budowy torowiska w ulicy Wilczyńskiego przez Jaroty do Osiedla Generałów. Za skrzyżowaniem, w kierunku zachodnim powstanie ok. 80 metrów torowiska. Nie będzie jednak ono zakończone kozłami oporowymi, bo będzie jednocześnie trambuspasem. Powstanie tu podwójny, 60-metrowy przystanek autobusowo-tramwajowy (w kierunku centrum Jarot), który kiedyś w przyszłości uprości przesiadki.

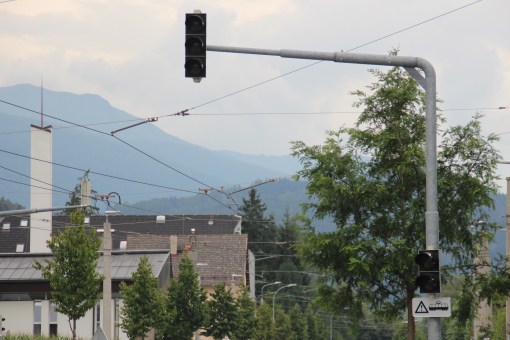

Sygnalizacja na przęcieciu jezdni i torowiska na Philippine-Welser-Straße przy krańcówce Amras w Innsbrucku (17 sierpnia 2016) © OlsztyńskieTramwaje.pl

Z niewielkich zmian, jakie pojawiły się w najnowszych wersjach projektów, należy zauważyć korektę miejsca przejścia torowiska na ulicy Krasickiego z pasa między jezdniami na zachodnią stronę ulicy. Wcześniej planowano, że nastąpi to na skrzyżowaniu z Boenigka i Sobocińskiego, najprawdopodobniej, by mająca tam powstać sygnalizacja świetlna sterowała także przejazdem tramwajów. Ostatecznie zdecydowano się jednak przesunąć zjazd na bok jezdni kilkadziesiąt metrów na północ, przed skrzyżowanie, co uprości nieco układ drogowo-torowy – tramwaj przez wspomniane skrzyżowanie przejedzie na wprost, a dopiero potem przetnie jezdnię i to tylko jedną, w kierunku Jarot i Pieczewa. Ta zmiana spowoduje niestety, że znacznie skróci się i tak testowej – można by powiedzieć – długości odcinek zielonego torowiska, które sięgnie tylko do przystanku Boenigka (kiedyś Jeziołowicza). Na dalszym odcinku, jak wszędzie poza trambuspasami i estakadą, wysypany zostanie tłuczeń, czyli powstanie torowisko typu kolejowego.

W dokumentacji przetargowej czytamy, że ze względu na znaczne różnice wysokości na trasie pojawią się maksymalne dozwolone spadki sięgające 5%. Także niektóre przystanki znajdą się na pochyłościach, choć tu dozwolone nachylenie jest o połowę mniejsze – 2,5%. Żeby nie przekroczyć norm, zwłaszcza w okolicach Nagórek, konieczne będzie zbudowanie murów oporowych (będzie ich w sumie 10) i lekkie zagłębienie torowiska w niektórych miejscach (w specyfikacji przetargowej pisze się o „umiarkowanych robotach ziemnych”). Jeden problem z różnicą wysokości rozwiąże estakada tramwajowa w pobliżu skrzyżowania ulic Krasickiego i Synów Pułku. Budowla ta zacznie się za skrzyżowaniem Krasickiego z Murzynowskiego i będzie miała dokładnie 272,44 m długości i 8,88 m szerokości. Skończy się przy Synów Pułku na wysokości dojazdu do ogrodów działkowych (który zresztą zniknie). Estakada będzie miała osiem przęseł i torowisko niepodsypkowe, czyli najprawdopodobniej z płyt betonowych, żeby mogły na nią wjechać służby techniczne czy ratownicze.

Stacja prostownikowa (podstacja trakcyjna) przy ulicy Obiegowej (31 października 2015) Fot. Paweł Bukowski

Nie zmieniła się liczba i lokalizacja stacji prostownikowych (podstacji trakcyjnych) – pierwsza stanie przy ulicy Krasickiego, w pobliżu przystanku Boenigka, druga przy Wyszyńskiego, koło dzisiejszego przystanku Al. Piłsudskiego. Generalnie na większości trasy sieć trakcyjna będzie podwieszana (łańcuchowa), a tylko na skrzyżowaniach i krańcówce Pieczewo będzie to sieć płaska, czyli mówiąc bardzo kolokwialnie – pojedyncze druty. Wysokość sieci trakcyjnej to 5,5 m powyżej poziomu główki szyny. Ciekawe, że w dokumentacji przetargowej znaleźć można schemat sieci trakcyjnej z opracowanym już kolejnym odcinkiem – wzdłuż ulicy Wilczyńskiego do skrzyżowania z aleją Sikorskiego i ulicą Płoskiego. Dobrze, że myśli się perspektywicznie, co w przyszłości skróci prace i obniży koszty.

Powstaną nowe sygnalizacje świetlne: na placu Inwalidów Wojennych, gdzie rondo zostanie zastąpione przez zwykłe skrzyżowanie; na Synów Pułku przy skrzyżowaniu z drogą wewnętrzną prowadzącą do Zarządu Dróg Wojewódzkich i supermarketu Lidl; na skrzyżowaniu Krasickiego z Murzynowskiego; na skrzyżowaniu Krasickiego z drogą dojazdową do V Liceum Ogólnokształcącego; przy przecięciu jezdni z torowiskiem na Krasickiego przed skrzyżowaniem z Boenigka i Sobocińskiego oraz na tymże skrzyżowaniu. Co ciekawe, wykonawca linii tramwajowej musi też zadbać o „zasilanie fontanny przy skrzyżowaniu ulic Wilczyńskiego i Burskiego” (chodzi najprawdopodobniej o konstrukcję w stawie na skwerze Fieldorfa).

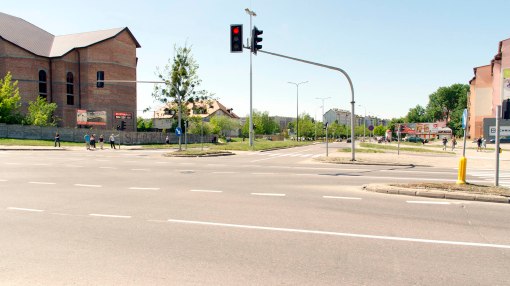

Skrzyżowanie ulic Wilczyńskiego i Krasickiego (13 maja 2018) Fot. Paweł Bukowski

Na przystankach – choć nie napisano jednoznacznie, że wszystkich – mają znaleźć się znane już nam elektroniczne tablice informacji pasażerskiej, biletomaty i kamery monitoringu.

Nowością, wynikającą najprawdopodobniej z przykrych doświadczeń z pierwszymi odcinkami sieci, jest zaprojektowanie tzw. przyrządów wyrównawczych, które przy szynach spawanych pozwalają na zneutralizowanie naprężeń wynikających ze zjawiska rozszerzalności cieplnej metalu. Długie spawane odcinki torowiska przy skrajnych temperaturach i radykalnych ich zmianach mogą doprowadzać do dużych naprężeń, co z kolei może skutkować pękaniem szyn. Budując linię z Dworca Głównego na Jaroty z odnogami do Kortowa i na Stare Miasto takich przyrządów nie zastosowano, choć np. na powstającej w tym samym czasie w Bydgoszczy trasie do Fordonu takowe zaprojektowano. Teraz sięgamy po to rozwiązanie, by spróbować oszczędzić sobie części kłopotów z utrzymaniem torowiska. Przyrządy wyrównawcze znajdą się na Wilczyńskiego (koniec przystanku Gębika w stronę centrum), Krasickiego (przed skrzyżowaniem z Sobocińskiego i Boenigka, na przystanku Barcza, za skrzyżowaniem z Wańkowicza, przed wjazdem na estakadę), Synów Pułku (zjazd z estakady, przed skrzyżowaniem z Pstrowskiego), Wyszyńskiego (przed Żołnierską, przed podstacją trakcyjną) i al. Piłsudskiego (przed przystankiem Stadion Stomil, za pl. Inwalidów Wojennych, na wysokości hali Urania, na przystanku Planetarium).
