A jednak Durmazlar!

13 07 2018

18 lipca w olsztyńskim ratuszu podpisana zostanie umowa na dostawę tramwajów z turecką firmą Durmazlar. Choć przetarg rozstrzygnięto w połowie maja, to formalne potwierdzenie wyboru mogło nastąpić dopiero półtora miesiąca później – pod koniec czerwca – wskutek prawnych korowodów i przedziwnych działaniach konkurencji.

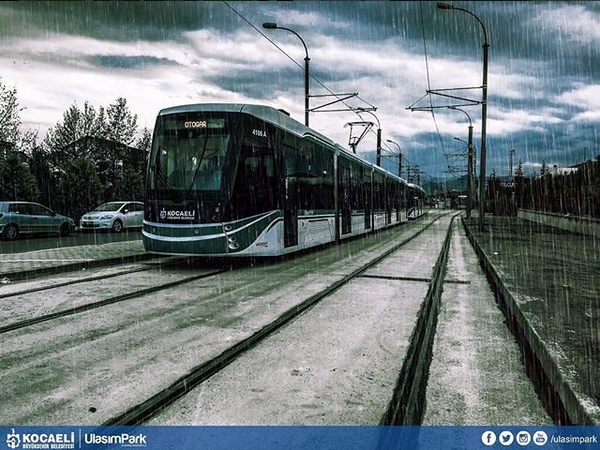

Durmazlar Panorama w İzmicie

Durmazlar Panorama w İzmicie Fot. Instagram / UlaşımPark

Przy zamówieniach tej wielkości standardem jest tzw. kontrola uprzednia dokonywana przez Urząd Zamówień Publicznych, tym razem miała ona jednak charakter szczególny, bo do prezesa tej instytucji wpłynęły dwa pisma sugerujące – choć dziś można już stwierdzić, że raczej insynuujące – że oferta Durmazlara nie spełnia warunków przetargu. Jak udało się ustalić serwisowi Transport-Publiczny.pl, autorem jednego z pism do UZP była Pesa, która w samym przetargu nie złożyła oferty, a jedynie przysłała list zarzucający Olsztynowi, że warunki preferują dotychczasowego dostawcę, czyli Solarisa (żeby było zabawnie, startujący w konsorcjum ze Stadlerem Solaris też na start w przetargu się nie zdecydował, ale z powodu dokładnie odwrotnego niż zarzuciła to Pesa – uznał, że nie ma gotowego modelu, który spełniałby wymagania Olsztyna). Konkurenci nie złożyli odwołań od wyniku przetargu, bo nie mieli takiej możliwości, skoro nie zdecydowali się wziąć w nim udziału – stąd taka nietypowa forma zakwestionowania wyboru dokonanego przez Olsztyn. W pismach do prezesa UZP niedoszli oferenci zarzucili Durmazlarowi, że jego produkt nie spełnia wymagań zapisanych w specyfikacji przetargowej. Chodziło o dwa parametry: nachylenie pochylni łączącej niską podłogę pojazdu z podwyższeniem nad wózkami – zarzucono Turkom, że wynosi ono 13% zamiast dozwolonych 8% – oraz zastosowanie wózków skrętnych – tu pojawiło się oskarżenie, że nie ma miejsca na ich zastosowanie ze względu na zadeklarowaną szerokość przejścia. Oba zarzuty bazowały na szkicach, dołączonych przez Turków do oferty złożonej Olsztynowi – opublikowaliśmy je zresztą jako pierwsi.

Zarzuty zostały jednak odrzucone po wyjaśnieniach złożonych przez olsztyński Urząd Miasta. Kontrowersyjne szkice nie były formalnie częścią oferty, a jedynie załącznikiem poglądowymi, więc nie było podstaw do uznania protestów – Durmazlar zadeklarował, że wszystkie wymogi spełnia. Co ciekawe, nawet miasto nie wie, kto doniósł UZP o rzekomych nieprawidłowościach, bo nie otrzymało wspomnianych listów, a jedynie wycięte z nich pytania czy zarzuty.

Z naszych informacji wynika, że turecka firma, dla której olsztyński kontrakt będzie pierwszym zagranicznym (w zakresie tramwajów, bo Durmazlar jest częścią holdingu Durma, którego inne firmy realizowały już zlecenia poza Turcją) i otwarciem drzwi na rynki Unii Europejskiej, traktuje zlecenie poważnie i do finalizacji umowy niezbędne jest już tylko potwierdzenie gwarancji bankowych.







Reklamy




Olsztyn zdecydował się na tramwaje tureckiego Durmazlara

17 05 2018

Olsztyn zdecydował się skorzystać z oferty tureckiej firmy Durmazlar i ogłosił jej zwycięstwo w przetargu na dostawę taboru. Jeśli nie będzie formalnych przeszkód, to w pierwszej połowie czerwca ma zostać podpisana umowa na dostawę 12 tramwajów dla stolicy Warmii i Mazur.

Durmazlar Panorama na targach InnoTrans 2016 w Berlinie

Durmazlar Panorama na targach InnoTrans 2016 w Berlinie © OlsztyńskieTramwaje.pl

Według zapisów dokumentacji przetargowej pierwsze dwa tramwaje miałyby dotrzeć do Olsztyna po 18 miesiącach od podpisania umowy, co oznaczałoby, że jeśli udałoby się złożyć sygnatury pod kontraktem z Turkami w zakładanym terminie, to Durmazlary zobaczylibyśmy w Olsztynie w okolicy Bożego Narodzenia 2019 roku. Pierwsze dwa, a kolejnych 10 docierałoby do naszego miasta do maja 2020 roku (także po dwa miesięcznie). Nowy odcinek sieci na Pieczewo nie będzie jeszcze wtedy gotowy (zakończenie prac przy jego budowie zaplanowano na 30 września 2020 roku), więc testować będziemy Durmazlary najpierw tylko na dotychczasowych trasach. Miło byłoby, gdyby wzmocniły linię 3 do Kortowa, ale obawiamy się, że i na planowane linie 4 i 5 z Pieczewa będzie ich mało, jeśli miasto nie znajdzie pieniędzy na rozszerzenie zamówienia (a przypomnijmy, że warunki przetargu pozwalają je nawet podwoić).

Z oferty złożonej przez Durmazlara dowiedzieliśmy się, że zaproponował Olsztynowi tramwaj o szerokości 2,5 m, czyli pod tym względem identyczny z Solarisem Tramino i dopasowany do olsztyńskiej infrastruktury tramwajowej, który zabierze 210 pasażerów (minimum wynosiło 200), z których 40 będzie miało miejsca siedzące (to także wynik powyżej minimum, które wynosiło 15%, czyli w przypadku 210 miejsc 32 siedzenia). Wóz będzie miał wymagany nacisk na oś (93,87 kN), skrętne wózki jezdne, czyli te w członach czołowych, oraz przejścia nad nimi minimalnej wymaganej szerokości (65 cm). Tramwaje mają być nawet nieco cichsze niż Solarisy Tramino (74 dB), bo Durmazlar deklaruje poziom hałasu 73,6 dB. Nie będą miały wyłącznie dwuskrzydłowych drzwi, lecz po cztery pary podwójnych i dwie pary pojedynczych (na końcach pojazdu) po każdej stronie pojazdu.

Schemat tramwaju Durmazlar Panorama dla Olsztyna (1)

Schemat tramwaju Durmazlar Panorama dla Olsztyna (1)

Nam udało się zdobyć nieco więcej informacji o tureckim tramwaju. Będzie to nieco zmodyfikowany na potrzeby Olsztyna model Panorama, jaki Durmazlar wyprodukował dla dwóch tureckich miast: leżącego nad Morzem Marmara 300-tysięcznego İzmitu i 600-tysięcznego Samsunu na wybrzeżu Morza Czarnego. Tramwaj będzie oczywiście jednoprzestrzenny, w całości niskopodłogowy, pięcioczłonowy. W członach skrajnych i środkowym znajdą się wózki – w środkowym sztywny, w skrajnych skrętne. W drugim i czwartym członie, które będą podwieszane, znajdą się po dwie pary podwójnych (1,3 metra) drzwi po obu stronach nadwozia. Drzwi pojedyncze (80 cm) – po jednej parze z każdej strony pojazdu – umieszczone zostaną w skrajnych członach, tuż przy kabinach motorniczych. Skrajne człony będą miały po 7,03 metra (liczone od zderzaka do środka przegubu), człony podwieszane będą minimalnie dłuższe – 7,05 metra (liczone do środków przegubów), środkowy będzie zdecydowanie krótszy – 4,34 metra. Każdy z przegubów będzie miał 60 centymetrów szerokości. Cały tramwaj łącznie będzie miał dokładnie 32,5 metra, czyli tyle, na ile maksymalnie zezwala specyfikacja przetargowa. Odległość między zewnętrznymi krawędziami skrajnych drzwi wyniesie 28,27 metra. O szerokości już wspominaliśmy – będzie to 2,5 metra. Wysokość tramwaju wyniesie 3,33 metra ze złożonym pantografem.

Durmazlar Panorama dla Olsztyna pomieści 210 pasażerów – 40 na miejscach siedzących, 170 na stojąco. W pojeździe znajdą się dwa miejsca dla wózków inwalidzkich lub dziecięcych, a gdyby nikt z nich akurat nie korzystał, to pozostali pasażerowie mogą sobie tam usiąść na w sumie czterech dodatkowych, składanych siedzeniach. Miejsca na wózki znajdą się w członach podwieszanych, przy drzwiach bliższych członowi środkowemu, ale nie od strony przegubu, lecz czoła tramwaju. Przestrzeń dla wózków w członie drugim będzie się znajdowała po przeciwnej stronie nadwozia niż ta w czwartym.

Schemat tramwaju Durmazlar Panorama dla Olsztyna (2)

Schemat tramwaju Durmazlar Panorama dla Olsztyna (2)

Siedzenia w tureckim tramwaju będą miały dwie szerokości: pojedyncze – 42 cm i „półtoraki” – 60 cm. W poszczególnych członach będą one umieszczone w różnych układach. W członach skrajnych, gdzie podłoga nad skrętnymi wózkami będzie znajdowała się nieco wyżej – 48 cm powyżej poziomu główki szyny – pierwszy rząd, licząc od pojedynczych drzwi, to siedzenia szersze, 60-centymetrowe, potem nad wózkami dwie pary znajdujących się naprzeciwko siebie siedzeń pojedynczych i następnie kolejne „półtoraki” po obu stronach przejścia. Różnica w porównaniu do Solarisów Tramino będzie taka, że w obecnie kursujących po Olsztynie tramwajach zamiast siedzeń dla 1,5 pasażera mamy po dwa siedzenia pojedyncze (ten układ siedzeń w Tramino powtarza się zresztą we wszystkich trzech członach). W członach podwieszanych z dwiema parami podwójnych drzwi będziemy mieli po jednej stronie trzy pary pojedynczych siedzeń zwróconych w kierunku bliższego czoła wozu, po drugiej – dwie pary „półtoraków” skierowanych w tę samą stronę i miejsce na wózek z dwoma składanymi fotelami. W tych członach podłoga będzie niżej – 37 cm nad główką szyny (o centymetr wyżej niż w Tramino). W członie środkowym, gdzie podłoga także znajdzie się na 37 cm nad szyną, powtórzony będzie układ siedzeń z członów skrajnych. Na schematach nie wskazano miejsca na umieszczenie biletomatu (ma być jeden taki w pojeździe) – być może zostanie on zainstalowany w którymś z przegubów jak rozwiązano to np. w warszawskich Pesach Swing.

Schemat tramwaju Durmazlar Panorama dla Olsztyna (3)

Schemat tramwaju Durmazlar Panorama dla Olsztyna (3)

Durmazlar dla Olsztyna będzie miał mniejsze koła niż Tramino – nowe będą miały po 60 cm średnicy (w Solarisie jest to 68,2 cm). Margines zużycia kół jest identyczny jak w polskim tramwaju – mogą się one zetrzeć o maksymalnie 8 cm. Turecki wóz zużyje 4,8 kWh energii na jeden przejechany kilometr.

Każdy tramwaj będzie kosztował 6 657 000 zł netto, co razem z 23-procentowym podatkiem VAT daje 8 188 110 zł.





Czy w Olsztynie będziemy jeździć tureckimi tramwajami?

28 02 2018

Napisanie, że otwarcie ofert w przetargu na dostawę taboru tramwajowego dla Olsztyna zakończyło się niespodzianką, to chyba za mało – możemy spokojnie mówić o sensacji. 21 lutego 2018 w olsztyńskim ratuszu komisja miała do otwarcia cztery koperty, ale okazało się, że oferta jest tylko w jednej z nich. Złożył ją startujący po raz pierwszy poza własnym krajem turecki producent tramwajów Durmazlar. Co więcej, oferta Turków mieści się w zakładanym przez miasto budżecie i została wstępnie zaakceptowana.

Durmazlar SilkWorm na targach InnoTrans 2014 w Berlinie

Durmazlar SilkWorm na targach InnoTrans 2014 w Berlinie © OlsztyńskieTramwaje.pl

Komisja przetargowa tuż przed otwarciem kopert z ofertami poinformowała, że Olsztyn na zamówienie podstawowe, czyli mówiąc w dużym skrócie 12 tramwajów, jest gotów przeznaczyć 110 700 000 zł. Oferta producenta z tureckiej Bursy opiewa na 107 932 473,43 zł – to prawie trzy miliony poniżej limitu. Opcję rozszerzenia kontraktu o drugi tuzin pojazdów Durmazlar oszacował na 98 257 320 zł, czyli w przypadku realizacji całości zamówienia jego wartość wyniosłaby 206 189 793,43 zł. Pozostali trzej niedoszli oferenci to Siemens, Pesa Bydgoszcz oraz konsorcjum Stadler Polska – Solaris Tram. Cała trójka przysłała listy tłumaczące powody swojego nieprzystąpienia do przetargu. Podsumowując je w wielkim skrócie: Pesa zarzuciła Olsztynowi faworyzowanie Solarisa; Solaris uznał, że jest zbyt mało czasu na realizację tak zindywidualizowanego zamówienia, które wymagałoby w praktyce stworzenia nowego tramwaju i przeprowadzenia pełnych jego testów; treści pisma Siemensa nie znamy. W takiej sytuacji pozostało tylko pochylić się nad ofertą z Turcji, co zrobiono i – jak podaje „Gazeta Wyborcza Olsztyn” – zarząd miasta wstępnie ją zaakceptował.

Nie wiadomo, który z produkowanych przez siebie modeli zaoferował Olsztynowi Durmazlar, bo znane są jedynie te parametry techniczne, które wpływały na ocenę oferty. Wiadomo zatem, że Turcy zaproponowali tramwaj o szerokości 2,5 m (nie produkowali jeszcze takiego), a więc pod tym względem identyczny z Solarisem Tramino i dopasowany do olsztyńskiej infrastruktury tramwajowej. Ma on zabierać 210 pasażerów (minimum wynosiło 200), z których 40 będzie miało miejsca siedzące (to także wynik powyżej minimum, które wynosiło 15%, czyli w przypadku 210 miejsc 32 siedzenia). Pojazd ma mieć wymagany nacisk na oś (93,87 kN), skrętne wózki jezdne, czyli te w członach czołowych oraz przejścia nad nimi minimalnej wymaganej szerokości (65 cm). Tramwaje mają być nawet nieco cichsze niż Solarisy Tramino (74 dB), bo Durmazlar deklaruje poziom hałasu 73,6 dB. Na pewno nie będzie za to szóstej pary drzwi dwuskrzydłowych, bo za ten element oferta nie była punktowana – czy będzie ich pięcioro, czy czworo (obie liczby dopuszczała specyfikacja przetargowa), niestety nie wiemy. Pozostałe parametry techniczne są objęte tajemnicą handlową.

Durmazlar Panorama na targach InnoTrans 2016 w Berlinie

Durmazlar Panorama na targach InnoTrans 2016 w Berlinie © OlsztyńskieTramwaje.pl

Turecka firma, która istnieje od 1956 roku, przez lata specjalizowała się w konstrukcjach stalowych. Mniej więcej dekadę temu postanowiła wejść na nowy rynek i zapadła decyzja o stworzeniu prototypu nowoczesnego tramwaju. Wiązało się z pewnością z boomem na ten środek transportu, który dotarł także do Turcji – od końca lat 80. XX wieku, kiedy po 30 latach przerwy tramwaje zaczęły wracać do tureckich miast, powstało już kilkanaście nowych sieci (nie podajemy dokładnej liczby, bo część sieci klasyfikowanych jest jako „lekkie metro”, czyli po prostu Stadtbahn, albo wręcz metro). Kiedy Durmazlar pokazywał na targach InnoTrans w Berlinie w 2012 roku swój pierwszy tramwaj, miał już w zanadrzu pierwszy kontrakt – dla swojego „rodzinnego” miasta, czyli Bursa, które zdecydowało się zbudować nową sieć tramwajową (od 24 kwietnia 2002 działa tam już niezależna od tramwajów sieć „lekkiego metra” [LRV – light rail vehicle, Stadtbahn]). Tym pierwszym tramwajem był model İpekböceği, po angielsku SilkWorm, a po polsku po prostu Jedwabnik, co ma swoje uzasadnienie, bo dzisiejsza prawie 3-milionowa Bursa, jeszcze zanim stała się w 1326 roku pierwszą stolicą Imperium Osmańskiego była już – jako Prusa albo Brusa – ważnym ośrodkiem włókienniczym, leżącym przy jednej z odnóg słynnego Jedwabnego Szlaku.

Pierwszy Jedwabnik był jednokierunkowy, jednoprzestrzenny, pięcioczłonowy, z parzystymi członami podwieszanymi (bez wózków), długi na 29 m, szeroki na 2,45 m, a wysoki na 3,5 m ze złożonym pantografem. Był stanie pomieścić 274 pasażerów, z tego 50 na siedzeniach, a 224 na stojących (przy nietypowej normie 8 osób na m², a nie jak przyjmuje się zazwyczaj w Polsce – 5 osób/m²). Rozpędzał się do 70 km/h, ważył 38,5 tony, jego promień skrętu wynosił 18 m, przyśpieszał w tempie 1,3 m/s², a hamował – 2,8 m/s². Przystosowany był do napięcia 750 V (w Polsce tramwaje korzystają z napięcia 600 V), po dwa silniki o mocy 100 kW napędzały każdy z jego wózków, wyposażony był w hamulce hydrauliczno-elektromagnetyczne. Mieliśmy okazję oglądać go w stolicy Niemiec i najbardziej zapamiętaliśmy nietypowy układ siedzeń na wózkami – trzy fotele obok siebie, ustawione prostopadle do kierunku jazdy, na podwyższeniu ze stopniem oraz oczywiście wzornictwo czoła pojazdu, który rzeczywiście kojarzy się z owadem.

Durmazlar SilkWorm na targach InnoTrans 2012

Durmazlar SilkWorm na targach InnoTrans 2012 © OlsztyńskieTramwaje.pl

Pokazany dwa lata później w Berlinie już liniowy Jedwabnik w czerwonym kolorze, w jakim kursuje po ulicach Bursy, nie różnił się bardzo od swojego prototypowego poprzednika – kluczową zmianą było to, że zaprezentowano wóz w wersji dwukierunkowej. Turcy wystawili za to jeszcze jeden pojazd – wysokopodłogowy tramwaj (Stadtbahn) Green Line LRV, wyprodukowany także dla Bursy. 28-metrowe zielone pojazdy kursują od połowy 2016 roku na dwóch liniach bursańskiego metra czy – jak chcą niektórzy – lekkiego metra.

W 2016 roku Turcy przywieźli do Berlina swoje najnowsze dziecko – model tramwaju, który sprzedali do dwóch kolejnych miast: leżącego nad Morzem Marmara 300-tysięcznego İzmitu i 600-tysięcznego Samsunu na wybrzeżu Morza Czarnego. Panorama, bo taką nosi nazwę, jest technicznie praktycznie tą samą konstrukcją co Jedwabnik – to także tramwaj jednoprzestrzenny, pięcioczłonowy, o konstrukcji z członami podwieszanymi drugim i czwartym. Różni się wzornictwem – owadzi „pysk” został zastąpiony przez bardziej zachowawczy design z bulwiastymi obłościami. Inne są także niektóre szczegóły techniczne: Panorama jest dłuższa, bo 33-metrowa, i szersza – 2,65 cm to popularna szerokość w nowo powstających sieciach. Mieści 290 pasażerów, z których 50 pojedzie sobie na siedząco. (Tu także do wyliczeń zastosowano wspomnianą normę 8 osób/m².) Wysokość (3,5 m ze złożonym pantografem) i prędkość maksymalna (70 km/h) są identyczne jak w Jedwabniku, większy jest promień skrętu (20 m) i znacząco waga (44,6 t – więcej niż Solaris Tramino). Przyśpieszenie i hamowanie są niemal identyczne – odpowiednio 1,2 m/s² (o 0,1 m/s² wolniej niż w Jedwabniku) i 2,8 m/s². Inny jest za to napęd wózków – zamiast dwóch mocniejszych silników na wózek cztery słabsze, po 68 kW każdy, dające jednak łączną moc aż o 72 kW wyższą (272 kW).

Wrażenia, jakie mamy ze statycznego niestety tylko oglądania wszystkich produktów Durmazlara, są takie, że pod względem rozwiązań wnętrza – przestrzeni pasażerskiej czy kabiny motorniczego – jest to standard znany nam z pojazdów polskich czy zachodnich producentów. To nie dziwi, bo dziś wiele komponentów tramwajów, zwłaszcza tych elektronicznych, pochodzi od tych samych dostawców. Durmazlar zaczynał też swoją przygodę z tramwajami od współpracy z Siemensem – konstrukcja Jedwabnika wzorowana jest na modelu Combino, a niemiecki koncern dostarczył do niego osprzęt elektroniczny. Uczenie się od jednego z graczy z tramwajowej „wielkiej trójki ABS” (Alstom, Bombardier, Siemens) to dobry prognostyk. Różnicę między tramwajami uznanych firm zachodnich czy choćby polskim Solarisem a Durmazlarem widać było w jakości wykończenia czy spasowania elementów. Recenzenci motoryzacyjni z upodobaniem piszą niezdrowo często o „twardych i miękkich plastikach”, choć chyba jeszcze żaden tego pojęcia wiarygodnie nie wyjaśnił. My tą drogą nie pójdziemy, ale stwierdzić musimy, że elementy z tworzywa sztucznego w pojazdach Durmazlara zarówno wizualnie, jak i w dotyku sprawiają wrażenie towaru nie z najwyższej półki. W modelach, które mieliśmy okazję oglądać przez trzy edycje targów InnoTrans, wszystkie wnętrza wykończone były plastikiem w kolorze białym, który – jak wiadomo z doświadczenia – brzydko się starzeje, zazwyczaj żółknąc lub szarzejąc. Czarny design olsztyńskiego Solarisa Tramino pozostaje tu niedościgłym jak na razie wzorem. Pamiętamy też, że podobnie jak w tramwajach producentów rumuńskich czy ukraińskich w wozach z Turcji można było mieć zastrzeżenia co do dopasowania i wykończenia elementów wnętrza, które kojarzyło się nam z „wczesną lub średnią Pesą”. Oczywiście nie musi się to odnosić do tramwajów dla Olsztyna – dla Durmazlara będzie to (zakładając na potrzeby artykułu, że oferta Turków zostanie przyjęta) pierwszy kontrakt zagraniczny, na dodatek z kraju Unii Europejskiej, więc można oczekiwać, że wyjątkowo ważny, bo mogący otworzyć drzwi na kolejne rynki. Spodziewałbym się więc raczej nadzwyczajnej staranności wykonania, by producent mógł chwalić się swoim produktem jak najszerzej. Przypomina się tu przypadek Elbląga, który kilkanaście lat temu zaryzykował i postawił – najprawdopodobniej z powodów ekonomicznych – na wozy debiutującej wówczas w branży Pesy. Ryzyko się opłaciło obu stronom – Elbląg otrzymał nowoczesne tramwaje za przyzwoite pieniądze, a Pesa doświadczenie w nowym segmencie, które z pewnością przyczyniło się do późniejszych sukcesów na tym polu i gigantycznych zamówień jak dostawa 186 wozów dla Warszawy.

Durmazlar Panorama na estakadzie w Samsunie

Durmazlar Panorama na estakadzie w Samsunie – w Olsztynie tureckie tramwaje korzystałyby z podobnej budowli, podczas przejazdu nad ulicami Synów Pułku i Krasickiego © Durmazlar

Na korzyść Durmazlara przemawia także to, że kontrakt dla Olsztyna byłby dla producenta z Bursy najważniejszy obok zdobytego niedawno prestiżowego zlecenia dostawy taboru dla nowej linii tramwajowej w Stambule (19 stycznia 2018 roku podpisano umowę na dostawę 30 tramwajów dla mającej powstać linii Eminönü – Alibeyköy). Polscy producenci przechodzą obecnie fazę niesamowitej prosperity, pozdobywali gigantyczne zamówienia dla polskich miast (w tramwaje inwestują już wszystkie, które posiadają sieci), więc przetargi na stosunkowo niewielką liczbę wozów jak ten olsztyński nie cieszą się powodzeniem, zwłaszcza gdy trzeba zainwestować w zindywidualizowane rozwiązania i nie da się zaproponować typowego projektu. Mamy obecnie apogeum budżetu unijnego na lata 2014-2020, miasta dostają dofinansowania na zakup taboru z różnych programów operacyjnych, więc nic dziwnego, że zapragnęły go kupić jednocześnie, co z kolei powoduje powstanie rynku producenta. Za parę lat, gdy unijne źródło nieco lub całkiem wyschnie, zacznie się walka producentów o przetrwanie i każdy przetarg będzie na wagę złota. Niestety, dopiero za jakiś czas.

Pewnym niebezpieczeństwem, jakie kryje się za zwycięstwem Turków, jest brak przedstawicielstwa producenta w Polsce. Nie wiemy, czy w związku ze zdobyciem olsztyńskiego kontraktu, Durmazlar zdecyduje się na jego otwarcie, ale byłoby to więcej niż wskazane. Na etapie projektowania i budowy pojazdów niezbędne byłoby to dla codziennego kontaktu i wyjaśniania na bieżąco różnych kwestii. Oczywiście, większość rzeczy i tak załatwiana będzie korespondencją mailową, ale będą zdarzały się sytuacje, że spotkanie będzie konieczne. Łatwiej dojechać na nie choćby z Warszawy (choć jeśli olsztyński kontrakt będzie jedynym polskim Durmazlara, dlaczego oddział nie miałby powstać u nas?). Po dostawie wozów kluczowa stanie się kwestia bieżącego serwisu, zwłaszcza że pamiętamy, jakie choroby wieku dziecięcego przechodziło dobrze sprawujące się dziś Tramino. Szybki dojazd inżynierów i mechaników do Olsztyna stanie się bardzo ważny. Trzeba też pamiętać, że dostawa samych wozów, która musi się odbyć drogą naziemną, potrwa wiele dni i będzie bardzo kosztowna (choć to już kłopot i koszty producenta). Co chyba nawet ważniejsze, części zamienne z leżącej już w Azji Bursy, jeśli nie da się ich dostarczyć samolotem, też będą docierały do Olsztyna długo.

Durmazlar SilkWorm na ulicach Bursy

Durmazlar SilkWorm na ulicach Bursy – jak widać, śnieg mu nieobcy © Durmazlar

Mniej za to martwilibyśmy się o kwestię dostosowania do trudnego olsztyńskiego klimatu. Wbrew powszechnemu mniemaniu klimat Bursy czy Samsunu, gdzie Durmazlary jeżdżą, wcale nie jest dużo korzystniejszy. Utrzymująca się przez cały rok wysoka, co najmniej 60-procentowa wilgotność powietrza to wyzwanie dla wszystkich elementów związanych z elektryką. Roczna suma opadów jest wyższa w Bursie i Samsunie niż w Olsztynie (Olsztyn – 635 mm, Bursa – 646 mm, Samsun – 709 mm; dane: climate-data.org). Wreszcie miesiące zimowe to zaledwie o kilka stopni wyższe średnie temperatury i minima, a otoczona górami Bursa doskonale wie, co to intensywne opady śniegu (miasto leży u stóp góry Uludağ, która ma 2543 m n.p.m., czyli jest o prawie 50 metrów wyższa niż Rysy, a na jej zboczu znajduje się ośrodek sportów zimowych). Oczywiście tramwaje powinny być garażowane w ogrzewanej hali postojowej zajezdni (trwa poszukiwanie pieniędzy na jej rozbudowę), ale to byłoby tak samo istotne, gdybyśmy kupili tramwaje np. z Finlandii (notabene, tamtejszego producenta bardzo udanych tramwajów Transtech wykupiła jakiś czas temu czeska Škoda). Przy podejściu „każdy umie robić tylko na swój klimat” Solaris nigdy nie sprzedałby swoich autobusów do krajów arabskich, a tymczasem zrobił to, wprowadzając specjalne zabezpieczenia silników przed burzami piaskowym, które w Polsce przecież zjawiskiem powszechnym nie są. Nic nie broni więc Turkom zastosować rozwiązań dostosowanych do warmińskich zim.

Generalnie w pierwszych dyskusjach o tureckim producencie i jego ofercie przebija lekka nutka pogardy i przekonanie o technicznej wyższości tramwajów polskich nad tureckimi. Nie padają przy tym żadne konkretne argumenty, więc można spokojnie zignorować takie głosy, tym bardziej, że mamy pozytywne przykłady działalności firm z Turcji w branży transportu miejskiego – firma Gülermak wybudowała (wspólnie z Włochami z Astaldi) centralny odcinek II linii warszawskiego metra, a obecnie prowadzi prace nad kolejnym, zachodnim.

Próbowaliśmy znaleźć różne opinie na temat kursujących już Durmazlarów. Podróżujących miłośników komunikacji miejskiej z Europy do Bursy, İzmitu czy Samsunu nie dociera tak wiele, a w języku tureckim – nawet przy pomocy automatycznego tłumacza – krytycznych opinii raczej nie znajdziemy, bo wiadomo, jak w Turcji mogą skończyć dziennikarze krytykujący narodowe dumy. Nie możemy więc zacytować krytycznych recenzji, co oczywiście nie oznacza, że nie byłoby ich.

Podsumowując zatem, ograniczmy się więc do liczb, które też powinny nam coś powiedzieć o producencie tramwajów z Bursy. Durmazlar wyprodukował do tej pory 34 tramwaje dla trzech miast (14 Jedwabników dla Bursy, 8 Panoram dla Samsunu i 12 wozów tego samego modelu dla İzmitu) oraz 60 Stadtbahnów (pojazdów „lekkiego metra”, tramwajów wysokoperonowych) dla Bursy. 19 stycznia 2018 roku İzmit zdecydował się skorzystać z opcji i zamówił kolejnych sześć tramwajów od Durmazlara. Tego samego dnia firma podpisała kontrakt na dostawę 30 tramwajów dla budowanej linii w Stambule (Eminönü – Alibeyköy). W Bursie tramwaje Durmazlara jeżdżą od blisko pięciu lat (wystartowały 12 października 2013 na linii T1), a Stadtbahny tej firmy od połowy 2016 roku. Do Samsunu pierwsze tramwaje Durmazlara dotarły 26 października 2016, a İzmit korzysta z nich od 2017 roku. Czy to wystarczające rekomendacje, czy Olsztyn zdecyduje się na Durmazlary i czy będziemy z nich zadowoleni – czas pokaże.







Na wybór tramwaju jeszcze poczekamy

9 02 2018

O ponad miesiąc został przełożony termin składania i otwarcia ofert w powtórzonym przetargu na dostawę taboru tramwajowego dla Olsztyna – kto zdecydował się wystartować, dowiemy się 21 lutego 2018. W międzyczasie zmieniono kilka istotnych warunków przetargu, które mogą mieć wpływ na liczbę dopuszczonych oferentów i ostateczny wybór.

Hala postojowa zajezdni tramwajowej przy ulicy Towarowej (19 czerwca 2015)

Hala postojowa zajezdni tramwajowej przy ulicy Towarowej (19 czerwca 2015) © OlsztyńskieTramwaje.pl

Pierwotnie koperty z propozycjami producentów miały zostać otwarte 16 stycznia, ale zaczęły sypać się wnioski i pytania oferentów, więc 9 stycznia zdecydowano o przesunięciu terminu o ponad miesiąc. Aby uzmysłowić sobie, z jaką skalą zjawiska mamy do czynienia, trzeba wiedzieć, że do 7 lutego potencjalni uczestnicy przetargu zadali miastu 353 pytania! Przesunięcie terminu pociąga za sobą także inne zmiany – zwycięzca przetargu pozostanie związany ofertą do 21 maja 2018. Termin ten można za zgodą obu stron jednorazowo przedłużyć o 60 dni, więc w wariancie pesymistycznym podpisanie umowy mogłoby nastąpić nawet pod koniec lipca. To mogłoby spowodować, że dostawy tramwajów stałyby się niebezpiecznie późne, bo w międzyczasie przesunięto też o trzy miesiące termin ich rozpoczęcia. Pierwotnie wozy miały zacząć docierać do Olsztyna w półtora roku od podpisania umowy – po dwa miesięcznie przez pół roku, ostatni z podstawowej dwunastki miał dotrzeć w 23. miesiącu od dnia związania się z wykonawcą. Po styczniowych zmianach pierwsze dwa pojazdy mają zostać dostarczone w 21. miesiącu od zawarcia umowy i dalej według tego schematu jak wcześniej, czyli po dwa tramwaje miesięcznie, aż do 26. miesiąca. To oznacza, że nawet przy podpisaniu umowy błyskawicznie po rozstrzygnięciu przetargu tramwaje zaczną docierać do Olsztyna na początku 2020 roku, a komplet będziemy w zajezdni (i część niestety chyba poza nią, bo wciąż nie ma środków na jej rozbudowę o nową halę postojową) najwcześniej w połowie tego roku. Na przyśpieszenie dostaw nie ma co liczyć, bo właśnie wykreślono to kryterium z listy punktowanych, gdzie miało stanowić aż 10% całkowitej oceny (o tej zmianie więcej za chwilę), a nie uwzględniamy w tej kalkulacji ewentualnych odwołań, powszechnych w przetargach o taką stawkę.

Budowa nowego przebiegu ulicy Pstrowskiego (15 stycznia 2018)

Budowa nowego przebiegu ulicy Pstrowskiego, którą poprowadzić jeden z objazdów w czasie budowy drugiego etapu sieci tramwajowej, czyli linii z Pieczewa do Śródmieścia (15 stycznia 2018) © Urząd Miasta Olsztyna

Dopóki nie dotrze do Olsztyna komplet nowych tramwajów, nie będzie możliwe uruchomienie nowych linii tramwajowych – 4 i 5 z Pieczewa do Dworca Głównego i Wysokiej Bramy, do obsługi których potrzeba 10-11 wozów. Może się więc tak zdarzyć, że infrastruktura będzie już gotowa i będzie czekać na dostawy taboru. Co prawda przetarg na wybór wykonawcy jeszcze nie został ogłoszony, ale już od jakiegoś czasu wiadomo, że prace wystartują najprawdopodobniej w 2019 roku, a w czasie tegorocznego sezonu budowlanego ich rozpoczęcie jest mało prawdopodobne. Także z tego powodu, że miasto nie chce ich rozpoczynać przed tym, zanim gotowe będą ulice, które posłużą jako możliwe objazdy w czasie budowy. Pierwszy to oczywiście nowy przebieg ulicy Pstrowskiego będący dojazdem do południowej obwodnicy miasta, a konkretnie jej węzła Olsztyn Pieczewo. Jego budowa ma zakończyć się latem tego roku. Konieczne będzie jeszcze powiązanie nowo wybudowanej ulicy z ulicą Krasickiego – najprawdopodobniej łącznikiem będzie istniejąca od kilku lat bezimienna ulica prowadząca przez las na dawnym poligonie, która zostanie połączona z którymś z rond na nowej ulicy. Docelowo tym połączeniem ma być kilometr dwupasmowej ulicy rozpoczynający się tam, gdzie wspomniana wyżej droga przez las (na planach Olsztyna z lat 80. i 90. rysowano w tym miejscu przedłużenie ulicy Pieczewskiej, znajdującej się daleko na zachód, na Jarotach), a następnie biegnący na południowy zachód do ostatniego z rond na nowej Pstrowskiego i dalej prosto do węzła Pieczewo (ten ostatni odcinek już powstaje). Aby objechać ulicę Wyszyńskiego, gdzie też będzie kładzione torowisko, miasto planuje zbudować istniejącą dziś jako droga gruntowa ulicę Plażową i łączący się z nią południowy odcinek ulicy Trylińskiego, by przez istniejącą już część tej drugiej i ulicę Rejewskiego można było dojechać do alei Piłsudskiego. Powstała w ten sposób „obwodnica” Kolonii Mazurskiej pozwoli na przejazd z południowych osiedli Olsztyna do dzielnicy przemysłowej i w kierunku Zatorza z ominięciem ulic, przy których prowadzona będzie budowa nowej linii tramwajowej.

Wróćmy do jednak do przetargu na tabor. W wyniku pytań zadawanych przez wykonawców w dokumentacji przetargowej pojawiły się zmiany, np. doprecyzowano, że tramwaj może mieć jeden pantograf w swojej środkowej części albo dwa umieszczone nad skrajnymi wózkami. Najważniejsze z nich są te, które dotyczą punktacji za parametry techniczne. Ponieważ zrezygnowano z premiowania skrócenia terminu dostaw, a zgodnie z obecnym prawem zamówień publicznych cena nie może stanowić więcej niż 60% całości oceny, wzrosło znaczenie elementów technicznych. Liczba kryteriów w tej kategorii wzrosła z siedmiu do ośmiu, a za trzy z dotychczasowych można będzie otrzymać więcej punktów. W sumie parametry techniczne będą stanowiły 40% całkowitej oceny zamiast dotychczasowych 30%. Bez zmian pozostawiono punktację za zastosowanie skrętnych wózków w skrajnych członach (5 pkt.), zwiększoną szerokość przejścia między siedzeniami (3 pkt.), zwiększenie liczby miejsc siedzących (5 pkt.) i zastosowanie urządzeń hydraulicznych czy pneumatycznych, które nie wymagają kontroli Urzędu Dozoru Technicznego lub Transportowego Dozoru Technicznego (3 pkt.). (O szczegółach punktacji za te parametry można przeczytać w jednym z naszych poprzednich wpisów.)

Düwag N8C-NF #1133 na linii 10 wjeżdża na przystanek końcowy Brętowo (27 maja 2017)

Pojedyncze drzwi to ogromna niewygoda dla pasażerów – dzięki zmianom w specyfikacji przetargowej wzrosły szanse na uniknięcie tego niefortunnego rozwiązania. Na zdjęciu: Düwag N8C-NF #1133 na linii 10 wjeżdża na przystanek końcowy Brętowo w Gdańsku (27 maja 2017) © OlsztyńskieTramwaje.pl

W przypadku zmniejszonego nacisku na oś pojazdu wzrosła wartość tego elementu. W pierwotnej wersji można tu było otrzymać sześć punktów, obecnie aż 10. Nie zmieniło się to, że tramwaj dla Olsztyna może mieć maksymalnie 100 kN na oś, ale do poziomu 96 kN/oś ten parametr dodatkowo punktowany nie będzie. Za nacisk w przedziale 92-96 kN/oś można będzie otrzymać 3 pkt., za 88-92 kN/oś – 5 pkt., za 84-88 kN/oś – 7 pkt., zaś komplet 10 punktów będzie można otrzymać za nacisk poniżej 84 kN/oś. Wzrosła też wartość punktacji za szerokość pudła tramwaju. Jak pamiętamy, dopuszczono wozy o szerokości od 2,4 m do 2,5 m. Teraz za ten element będzie można otrzymać nie cztery, ale sześć punktów. Pojazd o szerokości od 2,4 m do 2,45 m premii nie będzie żadnej. Za wóz szerszy niż 2,45 m, ale węższy niż 2,5 m będzie można otrzymać cztery punkty. Sześć dostanie tramwaj o szerokości dokładnie 2,5 m. Bardziej będzie się też opłacało dobrze wyciszyć tramwaj, bo punktacja za poziom hałasu także wzrosła – z czterech do sześciu punktów. Tramwaj nie może być głośniejszy niż 77 dB, co wynika z przepisów. Jeśli hałas emitowany przez pojazd zmieści się w przedziale 75-76 dB, to oferta otrzyma dwa punkty, jeśli będzie to 74-75 dB – cztery, a komplet sześciu punktów przyznany zostanie za poziom hałasu 74 dB lub niższy.

Nowym kryterium – które nas, nie ukrywamy, bardzo cieszy – jest punktowanie zastosowania szóstej pary drzwi podwójnych. Można za to otrzymać co prawda tylko dwa punkty, ale przy zaciętej walce mogą się one okazać kluczowe i mamy nadzieję, że wielu oferentów się o wspomniane rozwiązanie pokusi. W Olsztynie nie mamy doświadczenia przepychania się przez pojedyncze drzwi w zatłoczonym tramwaju, ale zapewniam, że nie ma w tym nic przyjemnego ani wygodnego, a jedynie traci się przez to czas. Podsumowując więc: dobra decyzja.

Tablica informacji pasażerskiej na przystanku Pozorty (16 listopada 2017)

Tablica informacji pasażerskiej na przystanku Pozorty (16 listopada 2017) © OlsztyńskieTramwaje.pl

Nieco w cieniu przetargu na tramwaje toczy się inny – na rozbudowę systemu inteligentnego sterowania ruchem (ITS). To całkiem poważne zlecenie, bo warte 6 014 984,36 zł (1 440 749,33 euro) za samą część podstawową, a jest jeszcze warta 720 374,66 euro opcja rozszerzenia zamówienia. Dokumentacja przetargowa jest bardzo szczegółowa i przepełniona konkretnymi technicznymi wytycznymi, więc wynotujmy tylko najważniejsze elementy, jakie dostaniemy dzięki rozbudowie ITS.

W centrali nadzoru ruchu w zajezdni MPK Olsztyn przy Kołobrzeskiej 40 stanie tzw. ściana wizyjna, na której w czasie rzeczywistym dyżurny ruchu będzie obserwował sytuację na całej olsztyńskiej sieci tramwajowej, czyli ruch tramwajów na trasie, krańcówkach, węzłach rozjazdowych i mijankach. Rozbudowany zostanie system informacji pasażerskiej, co oznacza, że na 24 kolejnych przystankach staną świetlne tablice pokazujące w czasie rzeczywistym, ile trzeba czekać na kolejny autobus czy tramwaj. Tablice – podobnie jak już działające – będą miały osiem linii tekstu, z których pierwsze siedem pokazywać będzie czasy odjazdów, a ostatnia przeznaczona zostanie na komunikaty. Pozostano przy czytelnych pomarańczowych diodach LED na czarnym tle. W jednej linii zmieści się 27 znaków, przy dłuższej nazwie tekst będzie przepływał przez ekran od prawej do lewej. Tak jak i teraz na tablicy będzie wyświetlana rzeczywista liczba minut do odjazdu, czas rozkładowy pojawi się tylko wtedy, gdy uzyskanie takich danych okaże się w danej chwili niemożliwe. Osoby niewidome lub słabo widzące będą mogły po naciśnięciu przycisku wysłuchać komunikatu głosowego zawierającego informacje z wyświetlacza. Nowe tablice staną w następujących miejscach:

Nr

Nazwa przystanku Ulica Pozycja przystanku

1.

Wojewódzki Ośrodek Ruchu Drogowego Towarowa w kierunku Leonharda

2.

Osiedle Generałów

Wilczyńskiego początkowy

3.

Janowicza Wilczyńskiego w kierunku Jarockiej

4.

Janowicza Wilczyńskiego w kierunku Krasickiego

5.

Nagórki Barcza pętla

6.

Tesco Dworcowa w kierunku Żołnierskiej

7.

Wyspiańskiego al. Wojska Polskiego w kierunku Partyzantów

8.

Jeziorna Bałtycka w kierunku Grunwaldzkiej

9.

Gałczyńskiego Iwaszkiewicza w kierunku al. Obrońców Tobruku

10.

Żytnia-Szkoła Kłosowa w kierunku Sielskiej

11.

Obi Towarowa w kierunku Dworcowej

12.

Jarocka Wilczyńskiego w kierunku al. Sikorskiego

13.

Jarocka Wilczyńskiego w kierunku Krasickiego

14.

Kubusia Puchatka Krasickiego w kierunku Wilczyńskiego

15.

Galeria Warmińska al. Sikorskiego w kierunku Wańkowicza

16.

Dom Kultury Agora Żołnierska w kierunku Dworcowej

17.

Szpital Wojewódzki Żołnierska w kierunku Kościuszki

18.

Szpital Wojewódzki Żołnierska w kierunku Dworcowej

19.

Szpital Miejski al. Niepodległości w kierunku Kościuszki

20.

Targowisko Miejskie Grunwaldzka w kierunku Mochnackiego

21.

Osiedle Podgrodzie al. Warszawska w kierunku Śliwy

22.

Uniwersytet-Rektorat al. Warszawska w kierunku al. Obrońców Tobruku

23.

Uniwersytet-Prawocheńskiego Tuwima w kierunku Iwaszkiewicza

24.

Uniwersytet-Stadion al. Warszawska w kierunku Tuwima

Wykonawca systemu ITS będzie też odpowiedzialny za rozbudowę systemu Olsztyńskiej Karty Miejskiej i zamontowanie w wybranych pojazdach systemu zliczania pasażerów. Znajdzie się on w 6 tramwajach, 12 autobusach standardowych (12-metrowych) i w 12 przegubowych (18-metrowych). Moduły tego systemu znajdą się przy wszystkich drzwiach pojazdów, mają rozróżniać dorosłych i dzieci oraz przekazywać dane w czasie rzeczywistym. Z centrali ruchu MPK będzie też można zdalnie sterować zwrotnicami w całym mieście oraz – co ważne zimą – systemem ich ogrzewania, który nie pozwoli rozjazdom zamarzać zimą.

Pierwotnie otwarcie ofert zaplanowano na 16 stycznia 2018, potem jeszcze dwukrotnie przesuwano ten termin po pytaniach wykonawców – najpierw na 6 lutego 2018,  potem na 13 lutego 2018. Zwycięzca przetargu będzie związany ofertą przez 60 dni, swoje zadanie wykonać ma w 13 miesięcy od podpisania umowy, udzieli też 36-miesięcznej rękojmi na wykonane prace. Co do kryteriów wyboru wykonawcy tego zlecenia, to najpoważniejszym będzie oczywiście cena – stanowić będzie 60%. Dodatkowe punkty będzie można otrzymać za wydłużenie okresu rękojmi (30%), skrócenie terminu wykonania zamówienia (6%) i doświadczenie kierownika projektu (4%).

Dzięki dokumentacji przetargu na ITS mogliśmy też upewnić, że w drugim etapie budowy sieci powstaną – o czym już pisaliśmy – rozjazdy w miejscach, gdzie planowana jest dalsza rozbudowa. I tak pojawią się one na placu Inwalidów Wojennych (przyszła odnoga do Dworca Głównego przez Dworcową), skrzyżowaniu Wilczyńskiego z Krasickiego i Wilczyńskiego z Płoskiego i al. Sikorskiego (w obu przypadkach chodzi o przyszłe torowisko wzdłuż całej ulicy Wilczyńskiego aż na Osiedle Generałów).

Stanie też 16 nowych biletomatów stacjonarnych (trzy z nich wcześniej, w ramach realizowanych już przebudów ulic Pieniężnego i Partyzantów), które tym razem trafią w większości nie do centrum, ale w większości na osiedla mieszkaniowe, czyli bliżej miejsca zamieszkania pasażerów, co jest krokiem słusznym. Z listy zaproponowanych lokalizacji dziwić może tylko propozycja ustawienia biletomatu w dzielnicy przemysłowej przy ulicy Towarowej. Ruch jest tam niewielki, późnym popołudniem, wieczorem i w weekendy praktycznie żaden. Dwa biletomaty staną na mających powstać nowych przystankach kolejowych: Olsztyn Centrum – między 1 Maja a aleją Wojska Polskiego, przy tunelu dla pieszych oraz Olsztyn Dajtki – na tyłach osiedla Dajtki, w okolicach wiaduktu przy ulicy Bławatnej. Te maszyny mają być wyposażone w możliwość zakupu nie tylko biletów olsztyńskiej komunikacji miejskiej, ale także kolejowych. Nowe biletomaty staną w następujących miejscach:

Nr

Nazwa przystanku Ulica Pozycja przystanku

1.

Wojewódzki Ośrodek Ruchu Drogowego Towarowa w kierunku Leonharda

2.

Osiedle Generałów

Wilczyńskiego początkowy

3.

Janowicza Wilczyńskiego w kierunku Krasickiego

4.

Nagórki Barcza pętla

6.

Tesco Dworcowa w kierunku Żołnierskiej

7.

Wyspiańskiego al. Wojska Polskiego w kierunku Partyzantów

8.

Jeziorna Bałtycka w kierunku Grunwaldzkiej

9.

Gałczyńskiego Iwaszkiewicza w kierunku al. Obrońców Tobruku

10.

Żytnia-Szkoła Kłosowa w kierunku Sielskiej

11.

Obi Towarowa w kierunku Dworcowej

12.

Św. Wojciecha Pieniężnego w kierunku pl. Jana Pawła II

13.

Partyzantów Partyzantów w kierunku pl. Bema

14.

Partyzantów Partyzantów w kierunku 1 Maja

15.

Olsztyn Centrum (kolejowy)

16.

Olsztyn Dajtki (kolejowy)







Tramwaj skrojony na miarę

22 08 2017

Dziś, czyli 22 sierpnia, miasto otwiera oferty w przetargu na zakup taboru tramwajowego dla drugiego etapu budowy sieci tramwajowej. 27 maja ukazało się ogłoszenie , w którym Olsztyn ujawnił zamiar zakupu nawet 24 tramwajów. Pewne jest niestety nabycie tylko jednej trzeciej tej liczby wozów, bo jedynie na osiem tramwajów na dziś udało się zagwarantować dofinansowanie. Skoro tak do końca nie wiemy, ile tramwajów kupimy, skupmy się na tym, jakie to będą pojazdy.

Solaris Tramino Olsztyn S111O #3010 na linii 3 zbliża się do mostu na Łynie przy ulicy Tuwima (19 kwietnia 2017)

Solaris Tramino Olsztyn S111O #3010 na linii 3 zbliża się do mostu na Łynie przy ulicy Tuwima (19 kwietnia 2017) © OlsztyńskieTramwaje.pl

Przez długie miesiące ważyło się, na ile tramwajów uda się Olsztynowi znaleźć dopłaty, bo wiadomo było, że z własnego budżetu miasto potrzebnej liczby nowoczesnych pojazdów nie kupi. Mowa była o różnych – osiem, na które jak się okazuje mamy gwarancje, jest numerem raczej z dolnego zakresu przewidywań. Być może dlatego, że obejmie tylko i wyłącznie linie z Pieczewa do Wysokiej Bramy i Dworca Głównego. Osiem nowych tramwajów nie powiększy nam niestety rezerwy, bo po cztery wozy na linie 4 (do Dworca Głównego) i 5 (do Wysokiej Bramy), na których kursy mają odbywać się co kwadrans (naprzemiennie, więc na wspólnym odcinku co 7,5 minuty), to mniej niż minimum. Aby osiągnąć takt czterech tramwajów na godzinę, zakładano tu, że na każdą z linii wyjedzie po pięć wozów. Przy założeniu, że „piątka” w godzinach szczytu miałaby kursować jak „jedynka”, czyli co 7,5 minuty, brakuje jeszcze jednego tramwaju – w sumie trzech.

Dokupienie brakujących pojazdów jest w zasadzie proste. Umowa z wykonawcą zostanie skonstruowana bardzo elastycznie, bo Olsztyn będzie mógł do 31 grudnia 2021 roku skorzystać z opcji rozszerzenia zamówienia w całości, co oznaczałoby w sumie zakup 24 tramwajów, lub części, będzie mógł to zrobić jednorazowo lub wielokrotnie i wystarczy do tego oświadczenie producentowi, że chce się z tego prawa opcji skorzystać. Ten będzie miał 12 miesięcy od takiej deklaracji, by tramwaj zbudować i dostarczyć. Napisaliśmy w zasadzie proste, bo problem jest jeden – oczywiście zdobycie pieniędzy. Na 8 kupowanych tramwajów pieniądze zgromadzono z czterech źródeł – budżetu miasta oraz dofinansowań z unijnych programów operacyjnych – Polska Wschodnia (projekt Łańcuchy ekomobilności – 2 sztuki; projekt Trakcja szynowa – 2 sztuki) oraz dla województwa warmińsko-mazurskiego (projekt Łańcuchy ekomobilności  – rower i tabor – 4 sztuki). Ile potrzeba by na kolejne 16? Warto już teraz szukać funduszy i korzystać z opcji, choćby na zakup pojedynczych wozów. Pojedynczych nie dosłownie, bo po jednej korekt ogłoszenia przetargowego zastrzeżono, że minimalne rozszerzenie zamówienia to co najmniej trzy pojazdy, a dostawa pierwszego tramwaju „z opcji” może nastąpić nie wcześniej niż ośmiu z zamówienia podstawowego.

Pesa Jazz Duo 128NG #1051 ("Aram Rybicki") na linii 12 na przystanku końcowym Migowo w Gdańsku (27 maja 2017)

Pesa Jazz Duo 128NG #1051 („Aram Rybicki”) na linii 12 na przystanku końcowym Migowo w Gdańsku (27 maja 2017) © OlsztyńskieTramwaje.pl

Obecny przetarg opiewa na kwotę – trzeba było ją podać w ogłoszeniu w Dzienniku Urzędowym Unii Europejskiej – na 37 366 164,46 EUR, co przy obecnym kursie euro na poziomie 4,25 zł za jednostkę europejskiej waluty oznacza 158 806 199, 81 zł. To powoduje, że blisko 1-procentowe wadium będzie dla producenta oznaczało wydatek 1,5 mln zł. Osiem pewnych tramwajów trafi do Olsztyna w trzech dostawach: połowa w półtora roku od podpisania umowy, kolejne dwa po pół roku, ostatnie dwa po kolejnych sześciu miesiącach. W ogłoszeniu zaznaczono, że tramwaj ma zawsze kosztować tyle samo – czy będzie to wóz z zamówienia podstawowego, czy dokupiony potem w ramach opcji. Pierwotnie planowano, że składanie ofert będzie odbywać się do 11 lipca, ale od początku było wiadomo, że to termin teoretyczny, bo na pewno pojawi się mnóstwo pytań do specyfikacji przetargowej i zostanie on przesunięty. Tak też się stało – pytań było mnóstwo, zorganizowano nawet 29 czerwca w zajezdni MPK Olsztyn specjalne spotkanie dla wykonawców, żeby powyjaśniać sobie kluczowe kwestie techniczne i na dziś termin składania ofert oraz ich otwarcia to 22 sierpnia 2017 roku. Wybrany wykonawca będzie związany złożoną przez siebie ofertą przez 90 dni, czyli do 20 listopada 2017. Istnieje formalna możliwość przedłużenia tego okresu o 60 dni, co oznaczałoby, że umowa z dostawcą tramwajów może zostać podpisana najpóźniej w drugiej dekadzie stycznia 2018 roku. 21 dni po podpisaniu umowy producent tramwajów jest zobowiązany dostarczyć harmonogram ich dostaw.

Pesa Twist 129Nb/2010N #625 na linii 3 wyjeżdża z pętli Stadion Raków w Częstochowie (16 września 2012)

Pesa Twist 129Nb/2010N #625 na linii 3 wyjeżdża z pętli Stadion Raków w Częstochowie (16 września 2012) © OlsztyńskieTramwaje.pl

Pierwotna specyfikacja przetargowa była bardzo szczegółowa i wymagająca. Wprowadzane do niej po pytaniach i wnioskach potencjalnych oferentów zmiany polegały raczej na liberalizowaniu wymagań niż ich zaostrzaniu. Najważniejszy wymóg doświadczenia się nie zmienił: żeby móc ubiegać się o produkcję tramwajów dla Olsztyna, trzeba było w ostatnich pięciu latach dostarczyć co najmniej pięć tramwajów, które są minimum w połowie niskopodłogowe. W pierwotnej wersji była też mowa, że minimum trzy z nich miałyby być wyposażone w przekładnie stożkowo-walcowe w układzie napędowym. Przyznajemy uczciwie, że nie udało się nam dojść do tego, które z ostatnio wyprodukowanych tramwajów ten wymóg spełniają. Podobne wątpliwości miała chyba też komisja przetargowa, bo w końcu ów wymóg wycofano. W trakcie blisko trzech miesięcy przetargu wprowadzono także zmiany: ograniczono liczbę pojazdów wyposażonych w system zliczania pasażerów ze wszystkich ośmiu do pięciu z zamówienia podstawowego i do połowy tramwajów z opcji, zgodzono się też na rezygnację z systemu antykolizyjnego, który miał sygnalizować motorniczemu niebezpieczeństwo zderzenia (tu z pewnością zdecydowały koszty, jakie należałoby przy tej okazji ponieść – trzeba by zinwentaryzować całą infrastrukturę, każdy słup trakcyjny, znak drogowy itp. w formie cyfrowej).

Ciekawostką jest zapis, że zamawiający może na każdym etapie przetargu wykluczyć wykonawcę (tj. uznać, że „nie posiada wymaganych zdolności”), jeśli „zaangażowanie zasobów technicznych lub zawodowych wykonawcy w inne przedsięwzięcia może mieć negatywny wpływ na realizację zamówienia”.

Zgodnie ze zmienionym jakiś czas temu prawem o zamówieniach publicznych mniejszą niż poprzednio rolę odgrywać będzie cena – stanowić będzie 60% końcowej oceny punktowej. 35% punktów przyznanych będzie za parametry techniczne, a 5% – za zużycie energii elektrycznej (średnie zużycie energii elektrycznej na przykładowej trasie, którą jest trasa olsztyńskiej „dwójki” ma wynosić nie więcej niż 6 kWh/km).

Pesa Jazz Duo 128N #3614 na linii 31 skręca z ulicy Wołoskiej na tymczasowy przystanek końcowy Rzymowskiego w Warszawie (29 maja 2017)

Pesa Jazz Duo 128N #3614 na linii 31 skręca z ulicy Wołoskiej na tymczasowy przystanek końcowy Rzymowskiego w Warszawie (29 maja 2017) © OlsztyńskieTramwaje.pl

Tramwaj dla Olsztyna ma być dwukierunkowy, jednoprzestrzenny (o liczbie członów decyduje wykonawca), o długości 28-30 metrów bez sprzęgów, charakterystycznej szerokości 2,5 m i wysokości do 4 metrów ze złożonym pantografem. Podłoga wozu ma być niska, czyli poniżej 370 mm (37 cm) od główki szyny, i całkowicie płaska między zewnętrznymi krawędziami skrajnych drzwi (między zewnętrznymi krawędziami skrajnych drzwi wysokość nad poziomem główki szyny może wzrastać do 480 mm [48 cm] z zastosowaniem stopnia lub pochylni o nachyleniu 8%). W każdym pojeździe mają znaleźć się 2 miejsca dla wózków inwalidzkich – po jednym przy skrajnych drzwiach, z ręczną platformą (elektrycznie wysuwana rampa niedozwolona). Tramwaje muszą mieć minimum 5 par drzwi dwuskrzydłowych umieszczonych symetrycznie po obu stronach nadwozia. Niestety, nie ma w zapisach przetargowych wymogu, by wszystkie drzwi były dwuskrzydłowe, w związku z czym istnieje realne zagrożenie pojawienie się modelu, w którym skrajne drzwi będą pojedyncze, co jest koszmarnie niewygodne dla pasażerów. Mamy nadzieję, że zwycięży model z drzwiami wyłącznie dwuskrzydłowymi – do tej pory to rozwiązanie było olsztyńską specjalnością, którą warto zachować ze względu na swoją ogromną wygodę dla wsiadających i wysiadających, a także dlatego, że skraca to czas wymiany pasażerów na przystanku, co powoduje, że tramwaj może z niego ruszyć szybciej.

Wykonawca musi dostarczyć miastu rysunek przekroju nadwozia proponowanego przez siebie pojazdu w skali 1:100, z układem siedzeń, miejscami na wózki, rozmieszczeniem drzwi, minimalną szerokością między miejscami. Nowe olsztyńskie tramwaje mają być zasilane silnikami prądu przemiennego ze sterowaniem elektronicznym, wyposażone w klimatyzację przestrzeni pasażerskiej i kabiny motorniczego. Ich trwałość określono na 25 lat eksploatacji przy średnim przebiegu do 80 tys. km rocznie. Pojazd ma przewozić co najmniej 200 osób przy 5 osobach na mkw., a 15% miejsc siedzących (stacjonarnych, bez składanych). Wymagany jest wskaźnik niezawodności eksploatacyjnej (awaryjność) na poziomie min. 93%. Standardem jest oczywiście monitoring – w każdym wozie znajdzie się 8 kamer, obejmujących 90% przestrzeni pojazdu, skierowanych przede wszystkim na obręb drzwi. Wozy będą mieć też – jak dotychczasowe – system autodiagnostyki. Będą też miały budowę modułową, co oznacza, że moduły pojazdów i podzespoły (w tym wózki) muszą być w pełni wymienne między tymi pojazdami. Oprócz tramwajów dostawca musi przygotować także niezbędne wyposażenie zajezdni, narzędzia, oprzyrządowanie, pakiety naprawcze i eksploatacyjne, a także przeszkolić pracowników.

Producent udzieli trzyletniej rękojmi całopojazdowej, czyli na wszystkie wady pakietów i podzespołów, pięcioletniej rękojmi na wady lakiernicze nadwozia i zabezpieczenia antykorozyjne podwozia oraz 15 lat rękojmi na wady konstrukcji pudeł i wózków. Zgłaszanie wad wykonawcy przez przewoźnika odbywać się będzie w godzinach 6:00-16:00, gwarant będzie miał 24 godziny na rozpoczęcie naprawy i dwie doby na usunięcie wady.

Pesa Twist 2012N #823 ("Jadzia") na linii 16 na przystanku Katowice Rynek w Katowicach (24 czerwca 2016)

Pesa Twist 2012N #823 („Jadzia”) na linii 16 na przystanku Katowice Rynek w Katowicach (24 czerwca 2016) © OlsztyńskieTramwaje.pl

Jak szczegółowo przedstawiać się będzie przyznawanie punktów za parametry techniczne i zużycie energii elektrycznej? Będą one przyznawane proporcjonalnie do wagi tych parametrów w całym przetargu, czyli za rozwiązania techniczne będzie można otrzymać maksymalnie 35 punktów, a za wyniki w kwestii zużycia prądu – 5 punktów. Kryteriów technicznych branych będzie pod uwagę sześć. Za udział niskiej podłogi będzie można otrzymać 4 punkty – komplet otrzyma tramwaj, który będzie miał ją na całej długości, inne rozwiązania nie będą punktowane. Ważna będzie szerokość przejścia w przedziale pasażerskim. Mierzy się ją w najwęższym miejscu powyżej jednego metra i musi ona wynosić minimum 650 mm nad wózkami skrętnymi i 700 mm poza nimi. Za spełnienie minimum nie będzie jednak punktów, jeden będzie można otrzymać za zmieszczenie się w przedziale 651-670 mm, dwa punkty są za przejście szerokie na 671-690 mm, trzy punkty – za 691-710 mm, a komplet za przejście o szerokości 711-730 mm lub więcej. Aby odciążyć torowiska, postanowiono premiować niższy nacisk na oś. Za to kryterium można otrzymać aż 10 punktów. Bez punktów pozostanie tramwaj, który zmieści się w przedziale 95-90 kN/oś, pięć punktów będzie można otrzymać za 85-89 kN/oś, komplet punktów będzie dla wozu z naciskiem poniżej 85 kN/oś. Rozłożenie nacisku na osie wózka musi być równomierne, a wózki poszczególnych rodzajów w pełni między sobą zamienne. Jest też i hit poprzedniego olsztyńskiego przetargu. Tym razem nie da się jednak zaproponować nierealnych parametrów, bo przedziały punktowe to wykluczają. Tramwaj głośniejszy niż 77 dB punktów nie dostanie, jeden punkt będzie można dostać za hałas na poziomie 76-77 dB, trzy – za 74-75 dB, komplet czterech punktów otrzyma tramwaj cichszy niż 74 dB (tyle mają Solarisy Tramino). Za podzespoły wykorzystane w mechanicznym układzie hamulcowym będzie można dostać trzy punkty. Podzespoły hydrauliczne ze zbiornikami ciśnieniowymi do gromadzenia energii, wymagające rejestracji i kontroli to brak punktów, niewymagające tych ostatnich – dwa punkty, a podzespoły hydrauliczne bez zbiorników ciśnieniowych – komplet trzech punktów. Wysoko punktowanym rozwiązaniem będą też skrętne wózki – kolejne rozwiązanie mające zmniejszać hałas i zużycie torowiska. Dostać będzie można za nie aż 10 punktów, ale pod warunkiem, że kąt skrętu względem osi będzie większy lub równy 10 stopniom. Jeśli będzie mniejszy lub wózki będą sztywne, punktów nie będzie. Tu także zastrzeżono pełną zamienność wózków tych samych typów oraz wpisano wymóg „wpisywania się w torowisko infrastruktury miasta Olsztyn”, co jest chyba asekuracyjnym zapisem dla przypadków ewentualnej nietypowej skrajni.

Punkty za zużycie energii elektrycznej będą przyznawane proporcjonalnie – pięć punktów za najlepszy wynik, kolejne odpowiednio. Producent ma przedstawić wyliczenie tego zużycia dla całej trasy linii 2, czyli po 7307 metrów w obu kierunkach.





Wspomnienie z InnoTrans 2014, czyli jakimi tramwajami jeździ świat

2 08 2016

Podczas odbywających się co dwa lata w Berlinie targów transportu szynowego InnoTrans zawsze prezentowane są najnowsze i najbardziej interesujące konstrukcje tramwajowe z całego świata oraz rozwiązania dla transportu publicznego – od kasowników po wyświetlacze informacji pasażerskiej. Kolejna edycja targów już bardzo blisko (już tradycyjnie będziemy tam i my), wykorzystajmy więc tę okazję, żeby przypomnieć poprzednią edycję i zaprezentować, jakie tramwaje pokazywano w stolicy Niemiec dwa lata temu (targi odbywały się od 23 do 26 września 2014).

InnoTrans 2014

InnoTrans 2014 © OlsztyńskieTramwaje.pl

Na początek parę liczb, by uzmysłowić, z jaką imprezą mamy do czynienia. Na 200 tysiącach metrów kwadratowych swoje produkty prezentowało 2761 wystawców z 55 krajów, w tym coraz większa reprezentacja polskich firm. Większość stanowili producenci czy usługodawcy związani z kolejnictwem, ale część związana z transportem publicznym zajmowała dwie potężne hale i wiele przestrzeni na terenach otwartych, czyli po prostu na torach. Targi odwiedziło w sumie 138 872 osób ze 146 krajów.

Electron OmniTram dla Lwowa

Electron OmniTram T3L44 dla Lwowa © OlsztyńskieTramwaje.pl

Pierwszy w historii targów tramwaj ukraiński to efekt współpracy lwowskich projektantów z niemiecką firmą TransTec Vetschau. Niemcy produkujący od czterech dekad wózki do pojazdów szynowych dostarczyli właśnie je, a projektanci z firmy Electrontrans ze Lwowa wykonali resztę. Electron OmniTram pokazywany w Berlinie to wciąż jeszcze nie produkcja seryjna – ten egzemplarz był drugim wyprodukowanym przez fabrykę i po targach trafił na ulice Lwowa. W listopadzie 2014 roku przedstawiciel producenta mówił serwisowi Transport Publiczny o realizowanym zamówieniu czterech kolejnych tramwajów dla Sankt Petersburga, ale trudno powiedzieć, czy wozy rzeczywiście dostarczono w obliczu rosyjskiej agresji na Ukrainę – na stronie Electrontransu brak o tym informacji.

Wnętrze Electrona OmniTram dla Lwowa

Wnętrze Electrona OmniTram T3L44 dla Lwowa © OlsztyńskieTramwaje.pl

Do Berlina Ukraińcy przywieźli model trójczłonowy T3L44 o długości 19,5 metra i szerokości 2,3 metra. Co ciekawe, w wersji szerszej, na „rosyjski” rozstaw torów 1524 mm (we Lwowie – co jest rzadkością w byłym ZSRR – rozstaw toru tramwajowego wynosi 1000 mm) szerokość OmniTrama wynosi dokładnie 2,5 metra, co jest rozmiarem dość rzadko spotykanym, a taką właśnie szerokość mają tramwaje w Olsztynie. Producent deklarował w Berlinie, że jest w stanie wyprodukować tramwaj także na standardowy rozstaw szyn 1435 mm. Środkowy człon jest podwieszany, pod skrajnymi znajduje się po jednym wózku. Tramwaj został przygotowany na potrzeby Lwowa, gdzie jak w Polsce obowiązującym standardem jest system z pętlami, więc OmniTram jest jednokierunkowy. Jest też w całości niskopodłogowy, ma – w prezentowanej wersji – 35 miejsc siedzących i 125 stojących, z tym, że ta ostatnia liczba liczona jest według norm ukraińskich, które zakładają zmieszczenie 8 pasażerów na metr kwadratowy – w Polsce przyjmuje się, że na jednym metrze kwadratowym stłoczyć można pasażerów pięciu.

Electron OmniTram dla Lwowa

Electron OmniTram T3L44 dla Lwowa © OlsztyńskieTramwaje.pl

Najbardziej charakterystycznym elementem ukraińskiego tramwaju, który może być produkowany także w wersji pięcio- (30,2 m) lub siedmioczłonowej (40,9 m), jest design jego tylnej ściany. W pierwszej chwili można ten tramwaj pomylić z autobusem i to nie przypadek – jego projektanci zajmowali się właśnie autobusami w ukraińskich fabrykach LAZ, ZAZ i Bogdan, a firma produkuje również 12-metrowe elektro- i trolejbusy (pierwszy z tych ostatnich już kursuje po Lwowie). Warto podkreślić naprawdę niezłą jakość materiałów i solidne wykonanie OmniTrama – pod tym względem różni się on na plus od spotykanych dotychczas w Polsce produktów zza wschodniej granicy, np. białoruskich autobusów MAZ kursujących w Kielcach czy na Górnym Śląsku.

Škoda 28T ForCity Classic dla Konyi

Škoda 28T ForCity Classic dla Konyi © OlsztyńskieTramwaje.pl

Czeska Škoda – nieco podobnie do polskiej Pesy – sukcesywnie zdobywa kolejne rynki swoimi tramwajami i podobnie jak producent z Bydgoszczy postawiła raczej na rynki słabiej rozwinięte. Co prawda ma w swoim portfolio dostawy do Stanów Zjednoczonych – jej tramwaje jeżdżą w Portland i Tacomie – ale akurat USA to tramwajowy Trzeci Świat. Oprócz Czech i wspomnianych Stanów Zjednoczonych tramwaje z Pilzna zobaczyć można na Łotwie (Ryga), w Polsce (Wrocław), na Węgrzech (Miszkolc) i ostatnio w Turcji. Właśnie z modelem 28T ForCity Classic dla tureckiego miasta Konya pojawiła się w Berlinie spółka Škoda Transportation. 28T to kolejny etap w rozwoju modelu 15T, który znany jest przede wszystkim z torów czeskiej stolicy (żeby go zobaczyć, można też pojechać do Rygi). ForCity produkowany jest też w Chinach – firma CSR Qingdao Sifang wykupiła od Czechów 10-letnią licencję na produkcję i już bez znaczka Škody, choć w bliskiej z nią współpracy powstał właśnie prototyp dwukierunkowego modelu 27T (a więc z zachowaniem czeskiej numeracji modeli). Gotowe są też jedno- i dwukierunkowe tramwaje 30T (zwane też ForCity Plus), które już kursują po Bratysławie, w tym nową linią przez Stary Most na największe blokowisko Petržalka – w nieposiadającej metra 430-tysięcznej słowackiej stolicy tramwaje mają pełnić jego rolę.

Wnętrze Škody 28T ForCity Classic dla Konyi

Wnętrze Škody 28T ForCity Classic dla Konyi © OlsztyńskieTramwaje.pl

Licząca ponad 2 miliony mieszkańców Konya ma jedną linię tramwajową, która uruchomiona została w 1992 roku. Liczy ona obecnie 18 kilometrów i 20 przystanków, 4,5 km trasy w centrum miasta przebiega w tunelu jako tzw. lekkie metro. Linia obsługiwana jest używanymi niemieckimi tramwajami Düwag GT8, znanymi w Polsce – choćby z Poznania – pod czułym mianem „helmutów”. Kiedy zapadła decyzja o wymianie taboru, władze tureckiego miasta zdecydowały się na Škodę. Ta zaprojektowała dla Konyi 32,5-metrowe, pięcioczłonowe, dwukierunkowe tramwaje o szerokości 2,45 metra. Model 28T jest w całości niskopodłogowy, klimatyzowany, wyposażony w bezprzewodowy internet. Wyposażony w cztery silniki o mocy 100 kW każdy, przystosowany do napięcia 750 V prądu stałego i klasycznej szerokości toru 1435 mm wóz ma 60 miejsc siedzących (w tym cztery składane) oraz 231 stojących (przy założeniu 6 osób na mkw. – polska norma to 5 pasażerów). Zamawiający zdecydował się na sztywne wózki – w modelach dla Pragi i Bratysławy wózki są skrętne, co znacznie obniża zużycie torowiska.

Wnętrze Škody 28T ForCity Classic dla Konyi

Wnętrze Škody 28T ForCity Classic dla Konyi © OlsztyńskieTramwaje.pl

W modelu 28T w porównaniu z pierwszym tramwajem z serii ForCity, czyli praskim 15T, udało się rozwiązać problem braku miejsca w przejściach między poszczególnymi członami. W wersji czeskiej ze względu na umiejscowienie wózków właśnie w miejscu połączenia członów przeguby są wyjątkowo ciasne, co podczas podróży jest bardzo niewygodne. Model na rynek turecki nie ma już problemu z przestronnością.

Konya zamówiła początkowo 60 tramwajów z Pilzna – pierwszy dotarł tam w październiku 2013 roku, a obecnie dostawy dobiegły już końca. W trakcie realizacji kontraktu władze tureckiej metropolii zdecydowały się rozszerzyć zamówienie o kolejnych 12 wozów 28T, ale – tu ciekawostka – z zasilaniem bateryjnym. Mają one obsługiwać nowy, 6-kilometrowy odcinek sieci, na którym przez jedną trzecią trasy poruszać się bez sieci trakcyjnej.

Vossloh Citylink w wersji podmiejskiej City-to-Country dla Karlsruhe

Vossloh Citylink w wersji podmiejskiej City-to-Country dla Karlsruhe © OlsztyńskieTramwaje.pl

Niemiecki producent Vossloh Kiepe z Düsseldorfu – w Polsce słabo znany, ale w branży napędów elektrycznych ceniony i współpracujący m.in. z Solarisem – prezentował na targach InnoTrans swój model Citylink NET 2012, określany też jako City-to-Country (czyli z miasta na wieś). Ten model wyprodukowany został dla Karlsruhe, w którym bardzo rozwinięty jest system tramwaju regionalnego. Tramwaje jeżdżą tam zarówno na bardzo rozbudowanej sieci miejskiej i podmiejskiej, jak i po torach kolejowych. Część taboru w Karlsruhe to tramwaje dwusystemowe – przystosowane zarówno do napięcia w sieci tramwajowej (750 V prądu stałego), jak i kolejowej (15 000 V prądu zmiennego). System tramwaju regionalnego świetnie się sprawdza, w znacznej mierze dzięki integracji taryfowej na dużą skalę. Tabor sieci w Karlsruhe składał się do niedawna w całości z jedno- i dwusystemowych wysłużonych Düwagów GT6 i GT8. Citylink ma flotę tramwajów odnowić.

Vossloh Citylink w wersji podmiejskiej City-to-Country dla Karlsruhe

Vossloh Citylink w wersji podmiejskiej City-to-Country dla Karlsruhe © OlsztyńskieTramwaje.pl

Prezentowany w Berlinie tramwaj jest jednosystemowy, więc może poruszać się tylko po samym Karlsruhe i najbliższych okolicach – tam, gdzie sięga klasyczna sieć tramwajowa 750 V prądu stałego. 37,2-metrowy jednokierunkowy tramwaj o szerokości 2,65 m jest w 80% niskopodłogowy. Dostęp do środka zapewnia pięć par podwójnych drzwi. Citylink NET 2012 jako pojazd przeznaczony do ruchu podmiejskiego ma dużą liczbę miejsc siedzących (107, łącznie z rozkładanymi – miejsc stojących jest 137, wszystkich razem 244), z tego samego powodu zaplanowano w nim miejsca do przewozu rowerów. Cztery silniki o mocy 125 kW każdy są w stanie rozpędzić tramwaj do 80 km/h, choć producent deklaruje, że poza miastem tramwaj jest w stanie osiągnąć nawet 100 km/h.

Alstom Citadis Compact dla Aubagne

Alstom Citadis Compact dla Aubagne © OlsztyńskieTramwaje.pl

Można się śmiać, że to klisza, ale kiedy swój tramwaj wystawia francuski producent, można spodziewać się ciekawego wzornictwa. Alstom – posiadający zresztą swój zakład także w Polsce, bo kupił chorzowską fabrykę Konstal i produkuje tam np. wagony metra Metropolis – zasłynął zaprojektowaniem modelu Citadis 302 dla Reims. W stolicy Szampanii wymyślono sobie, że design tramwaju powinno jakoś nawiązywać do regionu i od 2011 roku, kiedy reaktywowano tramwaje w Reims, kursują tam pojazdy, których czoło przypomina… kieliszek do szampana. Do zaprojektowania tramwaju dla leżącego w aglomeracji Marsylii 40-tysięcznego Aubagne studio projektowe Alstom Transport zaprosiło francuskiego artystę Hervé`a Di Rosę. Ten przygotował pojazd z zewnątrz i wewnątrz pokryty rysunkami w swoim stylu. Na pewno wygląda to oryginalnie i nie jest to sztampowy produkt katalogowy.

Wnętrze Alstoma Citadis Compact dla Aubagne

Wnętrze Alstoma Citadis Compact dla Aubagne © OlsztyńskieTramwaje.pl

Choć w samym założeniu model Citadis Compact ma być właśnie ofertą z katalogu, adresowaną przede wszystkim do miast średniej i mniejszej wielkości – do 100 tysięcy mieszkańców – oraz przeznaczonym do obsługi mniej obciążonych linii. Trójczłonowy pojazd oferowany jest w wersji 22-metrowej, choć można zamówić również wóz o dwa metry dłuższy. Całkowicie niskopodłogowy tramwaj jest oferowany w wersji dwukierunkowej i dwóch szerokościach – 2,4 m (to najpopularniejsza szerokość, także w Polsce) i 2,65 m (coraz częściej stosowana). Może mieć 27 lub 35 miejsc siedzących (odpowiednio w wersji 22- i 24-metrowej) oraz 85 lub 112 stojących (w zależności od długości wozu i przy przyjęciu francuskiej normy 4 pasażerów na metr kwadratowy – Francuzi najwyraźniej nie lubią tłoku). Wymiana pasażerów powinna odbywać się szybko, bo w tak krótkim tramwaju cztery pary podwójnych drzwi to całkiem sporo.

Siedzenie w Alstomie Citadis Compact dla Aubagne

Siedzenie w Alstomie Citadis Compact dla Aubagne © OlsztyńskieTramwaje.pl

Citadisy Compact na razie kursują we wspomnianym Aubagne i jest ich tylko osiem. Więcej na razie nie będzie, bo w miasteczku zmieniły się władze lokalne i… zrezygnowały na razie z rozbudowy sieci. Uruchomiona 1 września 2014 sieć ma zaledwie trzy kilometry długości, bo ukończono zaledwie pierwszy etap jej budowy. Docelowo sieć miała być trzy razy dłuższa i liczyć 19 przystanków (dziś funkcjonuje zaledwie siedem) – miała powstać w całości do 2019 roku. Tymczasem teraz podobno snute są plany 14-kilometrowej linii podmiejskiej śladem nieużywanej linii kolejowej, co miałoby zmniejszyć koszty budowy. Tramwaje w Aubagne są bezpłatne i choć po zniesieniu opłat frekwencja w nich wzrosła ponaddwukrotnie, to jednak są dowodem na to, że darmowa komunikacja to słaba komunikacja. Ponieważ trzeba oszczędzać, tramwaje nie kursują w niedziele i święta, a mieszkańcy zamiast pełnowymiarowej sieci mają gratisowy, ale mało użyteczny krótki kawałek torowiska. Nie ma darmowych obiadów – mówią ekonomiści i mają rację.

Tramwaj wysokoperonowy (Stadtbahn) Vossloh TW3000 dla Hannoweru

Tramwaj wysokoperonowy (Stadtbahn) Vossloh TW3000 dla Hanoweru © OlsztyńskieTramwaje.pl

Wspominany tu już Vossloh Kiepe prezentował także nowy model tramwaju dla Hanoweru. 525-tysięczna stolica Dolnej Saksonii (aglomeracja liczy sobie aż 1,1 mln mieszkańców) podobnie jak wiele niemieckich miast zdecydował się rozwijać system tramwajów wysokoperonowych, czyli tak zwanego Stadtbahnu. Wynika to z różnych przyczyn. Do dziś na kompleksową wymianę taboru na nowoczesny niskopodłogowy mogą sobie pozwolić tylko największe miasta takie jak Berlin czy Monachium – a i one niecałkowicie. W mniejszych miastach do dziś kursują w znacznej mierze kilkudziesięcioletnie tramwaje GT6 i GT8 – wspominane wcześniej „helmuty” – głównie produkcji Düwagu. Najstarszych egzemplarzy z lat 60. w zasadzie już w Niemczech nie da się uświadczyć, bo dożywają swoich dni za granicą – coraz rzadziej w Polsce, choć był okres (głównie w latach 90. XX wieku), gdy byliśmy ich głównym importerem. 40-letnie tramwaje można jednak wciąż gdzieniegdzie spotkać i dopiero w ostatnich latach zaczęto intensywnie wymieniać tabor. Było to jednak już po tym, jak wiele miast zdecydowało się rozwijać system Stadtbahnów.

Inną przyczyną zdecydowania się na ten standard jest fakt, że wiele niemieckich miast zdecydowało się schować ruch tramwajowy w swoich centrach w tunelach – tak jest np. właśnie w Hanowerze, Kolonii, Düsseldorfie czy Dortmundzie. Bez zmiany systemu zasilania, czyli pozostając przy pantografach i sieci napowietrznej (często sztywnej), tramwaje zamieniają się w lekkie metro czy lekką kolej miejską (Light Rail Vehicle – LRV). W tunelach zaś przyjęto standardy metra, czyli przede wszystkim wysokie perony. Pozwala to teoretycznie nawet na łączenie klasycznego metra zasilanego z trzeciej szyny ze Stadtbahnem na jednym torze. Zresztą geneza Stadtbahnów – nazywanych w innych częściach Europy premetrem – jest taka, że w momencie wprowadzania w latach 60. i 70. XX wieku miała to być forma przejściowa przed przebudową całych sieci na „pełne” metro. Dopiero w latach 80. zapadły decyzje, że Stadtbahny pozostaną już w takiej formie – tunele w centrum, ruch uliczny poza nim – i zaczęto na szerszą skalę także przystanki naziemne przebudowywać do standardu wysokoperonowego.

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) Vossloh TW3000 dla Hannoweru

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) Vossloh TW3000 dla Hanoweru © OlsztyńskieTramwaje.pl

Ze względu na pokrewieństwo z metrem także tabor dla sieci Stadtbahnów zaczęto projektować w sposób przypominający bardziej kolej podziemną niż klasyczne tramwaje. Jednoprzestrzenność stała się teraz standardem także w przypadku tramwajów zwykłych, ale już na przykład układ siedzeń w prezentowanym na targach przez Vossloh Kiepe modelu TW3000 (wyprodukowanego wspólnie z Alstomem i firmą HeiterBlick z Lipska) jest typowo „metrowy” – wzdłuż ścian, prostopadle do kierunku jazdy. Pojazd jest oczywiście dwukierunkowy i węższy w dolnej części, szerszy w wyższej. Nie jest to zwykłe tramwajowe podcięcie pudła, bo różnica wynosi 25 centymetrów – 2,4 metra w dolnej części pojazdu pozwala mu zmieścić się na zwykłym przystanku tramwajowym, 2,65 metra wyżej dopasowuje go do wysokich peronów w tunelach i powiększa przestrzeń pasażerską.

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) Vossloh TW3000 dla Hannoweru

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) Vossloh TW3000 dla Hanoweru © OlsztyńskieTramwaje.pl

TW3000 ma 25,2 metra długości i jest dwuczłonowy. Ma 54 miejsca siedzące (w tym 8 rozkładanych) i 121 stojących. Cztery silniki prądu stałego (dostosowany jest do napięcia 600 V) o mocy 125 kW każdy rozpędzają go do 80 km/h. Hanowerski przewoźnik Üstra zamówił aż 100 takich pojazdów – pierwsze dotarły do Dolnej Saksonii w 2013 roku, ostatnie mają być gotowe w 2018 roku. W umowie z producentami jest też opcja rozszerzenia zamówienia o kolejne 46 wozów, co oznaczałoby wymianę ponad połowy z 290-wagonowego taboru.

Tramwaj wysokoperonowy (Stadtbahn) Durmazlar Durmaray

Tramwaj wysokoperonowy (Stadtbahn) Durmazlar Durmaray © OlsztyńskieTramwaje.pl

Regularnie już na InnoTransie prezentują się producenci tureccy. Przechodzą oni nieco podobną drogę jak wytwórcy tramwajów z Polski. Zaspokajają przede wszystkim popyt we własnym kraju, a w 75-milionowej Turcji w ostatnich latach powstają nowe i rozbudowują się istniejące sieci tramwajowe. Jednocześnie próbują ekspansji na inne rynki, bo powoli ich własny zaczyna się nasycać. Durmazlar – producent z Bursy – pojawił się w Berlinie po raz kolejny. W 2012 roku prezentował tu swój tramwaj SilkWorm, czyli Jedwabnik, co jest nawiązaniem do siedziby koncernu i miejsca produkcji – blisko dwumilionowa Bursa leży na historycznym Jedwabnym Szlaku. (Zresztą także i tym razem Durmazlar przywiózł, odświeżonego odrobinę, SilkWorma, o czym nieco niżej.) Durmazlar, który wykiełkował z producenta maszyn przemysłowych Durma, stara się poszerzać swoje portfolio produktów i oprócz tramwajów ma teraz w ofercie także pociągi metra oraz tramwaje wysokoperonowe (my nazywamy je z niemiecka Stadtbahnami, stosuje się też angielski skrót LRV – od Light Rail Vehicle, lekki pojazd szynowy).

Wnętrze tramwaju wysokoperonowego (Stadtbahn) Durmazlar Durmaray

Wnętrze tramwaju wysokoperonowego (Stadtbahn) Durmazlar Durmaray © OlsztyńskieTramwaje.pl

Model Durmaray LRV jest przystosowany do kolejowego napięcia 1500 V prądu stałego, osiąga też wyższą niż standardowy tramwaj prędkość maksymalną – 90 km/h (tramwaje zazwyczaj mają prędkość ograniczoną do 70-75 km/h). 28-metrowy pojazd jest dwuczłonowy, wyposażony w trzy pary wózków – środkowy znajduje się pod przegubem, jest też – jak pojazd kolejowy – dwukierunkowy. Turecki Stadtbahn ma 2,65 metra szerokości, czyli tyle, ile najszersze tramwaje (np. Škoda 15T ForCity), zabiera 288 pasażerów (60 na miejscach siedzących, 228 stojąc) i jak przystało na nazwę waży 40,3 tony, czyli tyle co tramwaj (dla porównania Solaris Tramino Olsztyn waży 43 tony przy 29,3 metra długości). Napędzają go cztery silniki nieco mocniejsze niż w przypadku tramwajów – po 140 kW.

Tramwaj własnej marki wyprodukowany przez stambulskiego przewoźnika İstanbul Ulaşım

Tramwaj wysokoperonowy (Stadtbahn) własnej marki wyprodukowany przez stambulskiego przewoźnika İstanbul Ulaşım © OlsztyńskieTramwaje.pl

Ciekawą drogą poszedł operator komunikacji miejskiej w Stambule – tramwaj wyprodukował sobie sam. Zaprojektował go i produkcję wykonał własnymi siłami. Było to możliwe, bo İstanbul Ulaşım to potężne przedsiębiorstwo posiadające duże zaplecze techniczne i warsztatowe. Zresztą nie pierwszy raz stambulski przewoźnik sam wytwarza sobie tramwaj – zaczął to robić już w 1997 roku. W Polsce zdarzało się podobnie, choć dotyczyło to głównie przeróbek tramwajów, a także trolejbusów i autobusów. Przykładowo Gdynia wiele trolejbusów zbudowała sobie sama, przerabiając autobusy – trolejbusów Mercedes-Benz nie produkuje, a pojazdy tej marki można zobaczyć „pod prądem” w Gdyni. W przypadku tramwajów dokonywano u nas przeróbek starych wozów polskich i używanych tramwajów z importu. W ten sposób pojawiły się w naszych miastach pierwsze tramwaje z członami niskopodłogowymi. Część zakładów remontowych i warsztatów przy przedsiębiorstwach komunikacji miejskiej wyewoluowała w osobne firmy i próbuje – choć na razie na niewielką skalę – produkować własne pojazdy. Taka była geneza powstania poznańskiego Modertransu i już upadłego dziś niestety wrocławskiego Protramu.

Wnętrze tramwaju własnej marki wyprodukowanego przez stambulskiego przewoźnika İstanbul Ulaşım

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) własnej marki wyprodukowanego przez stambulskiego przewoźnika İstanbul Ulaşım © OlsztyńskieTramwaje.pl

Pojazd wyprodukowany przez İstanbul Ulaşım przypomina nieco pierwsze polskie nowoczesne konstrukcje tramwajowe. Jakość wykonania czy materiałów jest zauważalnie różna od produktów zachodnich, ale za to wóz jest bardzo dobrze dostosowany do lokalnych potrzeb. W tramwajach z Europy Zachodniej mamy zazwyczaj mniejszą liczbę wejść i dużo miejsc siedzących, w krajach rozwijających się jak Turcja czy Polska komunikacja miejska ma charakter dużo bardziej masowy, co wpływa na rozwiązania konstrukcyjne. W naszym kraju wciąż ponad połowa podróży do pracy odbywa się transportem publicznym, a nie własnym samochodem i należy walczyć, by ten wskaźnik – wynikający co prawda z zapóźnienia cywilizacyjnego – utrzymać, już świadomie kształtując nasze miasta i zachęcając do wybierania komunikacji miejskiej i podmiejskiej. W tramwaju dla Stambułu do takich rozwiązań dla kraju, gdzie masowo korzysta się z tramwajów, zaliczyć można szerokie przejścia między siedzeniami (także w Polsce zwracamy na to uwagę – były przetargi, gdzie o zwycięstwie decydowały właśnie centymetry szerokości przejścia) czy duże przestrzenie dla pasażerów, którzy podróżują stojąc. Każdy, kto tłoczył się w autobusie czy tramwaju, takie pomysły doceni.

Wnętrze tramwaju własnej marki wyprodukowanego przez stambulskiego przewoźnika İstanbul Ulaşım

Wnętrze tramwaju wysokoperonowego (Stadtbahnu) własnej marki wyprodukowanego przez stambulskiego przewoźnika İstanbul Ulaşım © OlsztyńskieTramwaje.pl

Stambulski pojazd ma 25,6 metra, ale może być łączony nawet w poczwórne składy. Łączenie w pociągi wynika jeszcze z innej cechy tramwaju – jest on wyposażony w drzwi po obu stronach, ale posiada tylko jedną kabinę motorniczego. Spięcie dwóch wagonów tyłem pozwala uzyskać w pełni funkcjonalny pojazd dwukierunkowy, mogący funkcjonować z powodzeniem na trasie bez pętli. Tak zresztą kursuje – w składach co najmniej dwuwagonowych, na linii T4, której siedem z 22 przystanków umieszczonych jest pod ziemią. Linia ta klasyfikowana jest przez İstanbul Ulaşım jako tramwaj – w całości jednak porusza się po wydzielonym torowisku, a skrzyżowania z siecią drogową są nieliczne. Na przystankach podziemnych spełnia standardy lekkiego metra. Wybudowana w podobnym standardzie wiedeńska linia U6 uznawana jest już za metro (U-Bahn). Tramwaj (Stadtbahn) İstanbul Ulaşım ma 2,65 metra szerokości, cztery asynchroniczne silniki prądu stałego o mocy 120 kW każdy mogą rozpędzić go do 80 km/h. Pojazd dostosowany jest do napięcia 750 V prądu stałego. Zabiera 221 pasażerów – 47 z nich może usiąść, 174 będzie stało (przy normie 6 pasażerów na metr kwadratowy).

Stadler Metelica dla Mińska

Stadler Metelica dla Mińska © OlsztyńskieTramwaje.pl

Szwajcarski producent pociągów i tramwajów Stadler, który swoje produkty sprzedawał do tej pory głównie na zachód od Odry, postanowił wejść na nowe rynki i wybrał Europę Wschodnią. Tak powstał model Metelica przeznaczony przede wszystkim dla krajów byłej Wspólnoty Niepodległych Państw, czyli Związku Radzieckiego bez Litwy, Łotwy i Estonii. Na pierwszy ogień poszła Białoruś – na potrzeby komunikacji miejskiej w Mińsku powstał prototyp oparty na modelu produkowanym przez miejscowy Biełkomunmasz. Spółka joint venture z białoruskim przedsiębiorstwem była zapewne warunkiem wejścia na tamtejszy rynek.

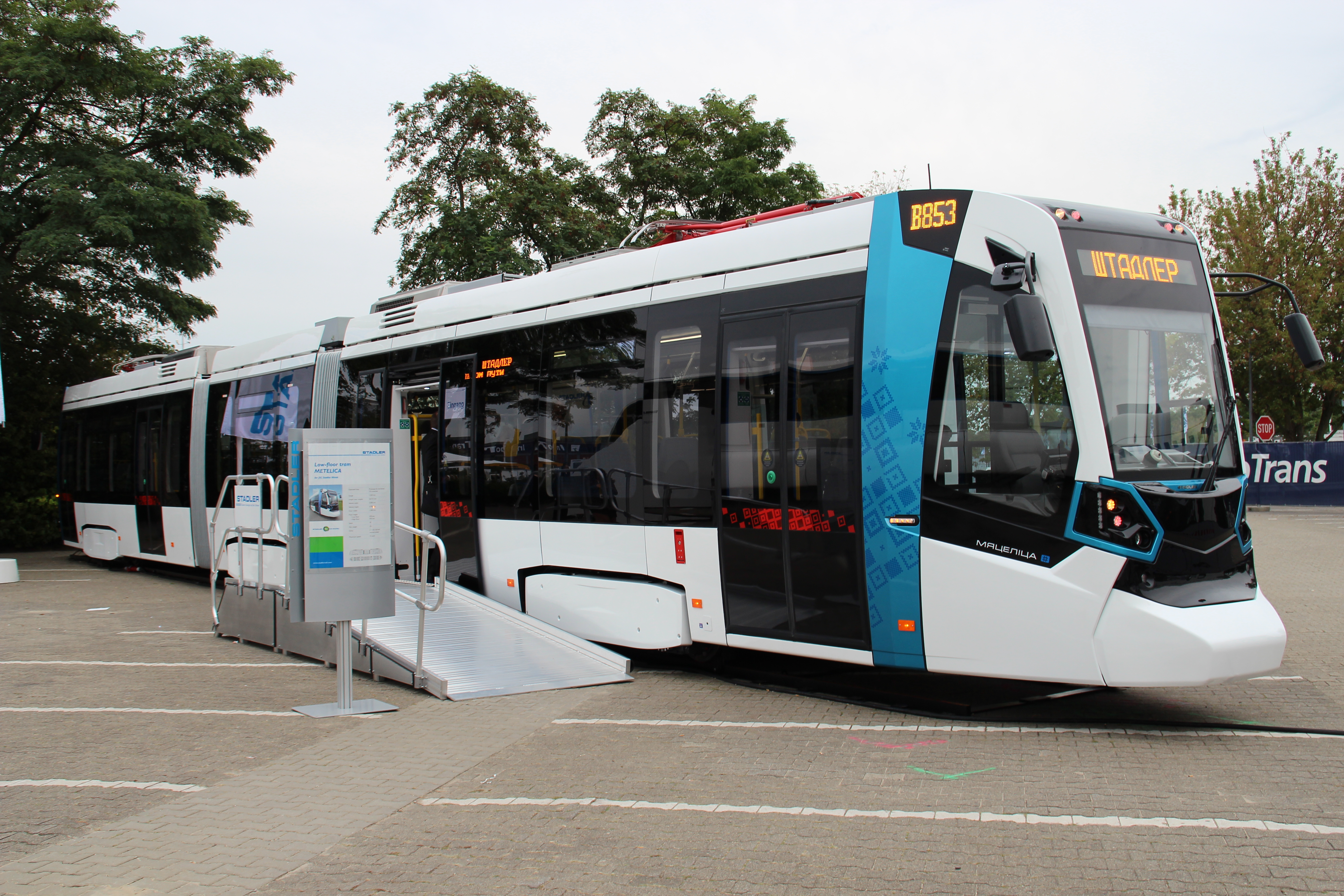

Stadler Metelica dla Mińska

Stadler Metelica dla Mińska © OlsztyńskieTramwaje.pl

Metelica (czyli Zamieć) powstała jako pojazd mający funkcjonować w trudnych wschodnich warunkach pogodowych – producent podaje, że tramwaj będzie działał w zakresie temperatur od -40 do +40 stopni Celsjusza. Cecha z pewnością przydatna i sprawdzona, bo od targów w Berlinie prototyp odbywał liczne jazdy testowe, głównie w Rosji – m.in. w Samarze, a ostatnio, od połowy lipca – po przemalowaniu na żółto – w Krasnodarze, gdzie ma pojeździć trzy miesiące. Dosłownie kilka dni temu pojawiła się informacja o tym, że Stadlerowi udało się zdobyć w końcu pierwsze zamówienie na Metelicę – 20 pięcioczłonowych i 3 trójczłonowe egzemplarze tego modelu kupi operator powstającej linii szybkiego tramwaju w Sankt Petersburgu. Pierwsze dostawy Metelic do miasta nad Newą zaplanowano na sierpień 2017 roku.

Wnętrze Stadlera Metelica dla Mińska

Wnętrze Stadlera Metelica dla Mińska © OlsztyńskieTramwaje.pl

Prezentowany na InnoTrans 2014 model był wersją trójczłonową o długości 26,7 metra (pięcioczłonowiec ma 33,5 metra), oczywiście szerokotorową (1524 mm), częściowo niskopodłogową i dwukierunkową (w ofercie są także tramwaje jednokierunkowe). Tramwaj ma 2,5 metra szerokości, waży 33 tony, ma 70 miejsc dla pasażerów. Wyposażony jest w cztery pary podwójnych drzwi o szerokości 1,3 metra, do prędkości 75 km/h rozpędzają go dwa silniki o mocy 105 kW każdy, choć możliwe jest także zainstalowanie mocniejszych motorów – po 150 kW.

Siemens Avenio dla Monachium

Siemens Avenio dla Monachium © OlsztyńskieTramwaje.pl

Siemens Avenio to następca niezbyt udanego, bo borykającego się z problemami konstrukcyjnymi modelu Combino – stąd być może nazwa, nawiązująca do francuskiego avenir, czyli przyszłość. Ze względu na cenę nie da się go zobaczyć w naszej części Europy – zresztą Siemens poza jedną udaną próbą wejścia do Polski (Poznań) specjalnie zainteresowania krajem nad Wisłą nie wykazywał. Avenio można za to zobaczyć np. w Hadze czy Monachium, skąd przyjechał egzemplarz prezentowany na targach, co zresztą łatwo zauważyć po charakterystycznym dla stolicy Bawarii błękitnym malowaniu. Od swojego niefortunnego poprzednika różni się przede wszystkim materiałem, z którego powstała jego konstrukcja – tym razem jest to nierdzewna stal zamiast aluminium, które miało tendencje do pękania, co z kolei powodowało konieczność wielomiesięcznych napraw Combino, czym dotknięta została także stolica Wielkopolski. Avenio jest też produkowane w innej fabryce – ten model powstaje w zakładzie w wiedeńskiej dzielnicy Simmering, podczas gdy Combino wytwarzano w niemieckim Uerdingen (administracyjnie część miasta Krefeld).

Siemens Avenio dla Monachium

Siemens Avenio dla Monachium © OlsztyńskieTramwaje.pl

Niemiecki producent proponuje swój pojazd w wielu wersjach i długościach – można zamówić tramwaj zarówno jedno- , jak i dwukierunkowy, o długości od dwóch członów (18 m) aż do nawet ośmiu, co dałoby najdłuższy tramwaj na świecie o długości 72 m, ale nikt się jeszcze na taki wóz nie zdecydował (palmę pierwszeństwa w tej kwestii dzierży od niedawna hiszpański aż dziewięcioczłonowy CAF Urbos 3 dla Budapesztu, który mierzy 55,9 m). Prezentowana w Berlinie wersja dla Monachium to wóz czteroczłonowy o długości 36,85 m i szerokości 2,3 m. Jest on w całości niskopodłogowy, mieści 216 pasażerów (przy bardzo liberalnej normie 4 osób na metr kwadratowy), 69 z nich ma miejsca siedzące. Waży około 47 ton, rozpędza się do 70 km/h i jest w stanie pokonać wzniesienie o nachyleniu 6%. Aż trzy z czterech par wózków (po jednym w każdym członie) są napędowe, a tylko jeden, pod drugim członem – toczny. Dostęp do wnętrza jednokierunkowego tramwaju zapewnia osiem par podwójnych drzwi.

Durmazlar SilkWorm

Durmazlar SilkWorm © OlsztyńskieTramwaje.pl

Durmazlar (stosuje się też czasem nazwę Durmaray, bo tak nazywa się spółka koncernu Durmazlar produkująca tabor szynowy) SilkWorm, czyli Jedwabnik, pojawił się na berlińskich targach już w 2012, wówczas jeszcze jako prototyp. Przez kolejne dwa lata udało się znaleźć pierwszego nabywcę dla tej konstrukcji w rozwijającej swoje sieci tramwajowe Turcji. SilkWorm kursuje dziś w Bursie, gdzie zresztą mieści się siedziba koncernu i gdzie testowano dla celów homologacyjnych pierwsze pojazdy tego modelu. W stosunku do wersji z 2012 roku ta o dwa lata późniejsza różni się w zasadzie tylko szczegółami.

Durmazlar SilkWorm

Durmazlar SilkWorm © OlsztyńskieTramwaje.pl

Prezentowany na targach egzemplarz był dwukierunkowy, ale po ulicach liczącej 1,8 miliona mieszkańców Bursy kursuje wersja jednokierunkowa. Normalnotorowy (1435 mm) tramwaj ma pięć członów, 27,8 m długości i nietypową szerokość 2,46 m. Waży 39,3 tony, rozpędza się do 50 km/h i jest w stanie pomieścić 282 pasażerów, w tym 58 na miejscach siedzących. Jedwabniki (po turecku İpekböceği) zobaczyć można na 6,5-kilometrowej, okrężnej trasie linii T1.

Wnętrze Durmazlara SilkWorm

Wnętrze Durmazlara SilkWorm © OlsztyńskieTramwaje.pl

W środku Jedwabnika niewiele się zmieniło – zachowano dużo przestrzeni dla stojących pasażerów, a miejsca siedzące nad wózkami umieszczono prostopadle do kierunku jazdy niczym w metrze. Pod względem kwestii wykończenia wnętrza turecki tramwaj przypominał nam produkty bydgoskiej Pesy.

Vossloh Kiepe Tramlink 6N2 dla Rostocku

Vossloh Kiepe Tramlink 6N2 dla Rostoku © OlsztyńskieTramwaje.pl

Nowy model Tramlnik zaprezentowany w Berlinie to kolejna propozycja firmy Vossloh Kiepe. Tramwaj, który zobaczyliśmy podczas InnoTransu przeznaczony był dla największego miasta (choć nie stolicy) landu Meklemburgia-Pomorze Przednie, 203-tysięcznego, nadbałtyckiego Rostoku. Oprócz niego Tramlinki jeżdżą także – ale już jako Stadtbahny – w hiszpańskim León, brazylijskim Santosie oraz w 12-tysięcznym austriackim Gmunden jako kolej nadjeziorna (Traunseebahn). Ciekawostką w przypadku tego ostatniego miasta jest fakt, że ma ono – jako jedno z najmniejszych na świecie – swoją linię tramwajową, obsługiwaną zaledwie trzema kilkudziesięcioletnimi, ale dobrze utrzymanym wagonami dwuosiowymi. Obecnie trwają prace na połączeniem tramwaju i kolei nad jeziorem Traunsee w jedną sieć, którą wówczas w całości przejmą Tramlinki.

Vossloh Kiepe Tramlink 6N2 dla Rostocku

Vossloh Kiepe Tramlink 6N2 dla Rostoku © OlsztyńskieTramwaje.pl

Tramwaj dla Rostoku jest wozem jednokierunkowym, normalnotorowym, wyposażonym w cztery silniki o mocy 100 kW każdy. Napędzają one dwa podwójne wózki znajdujące się w skrajnych członach pojazdu, trzeci wózek – toczny – umieszczono pod członem środkowym. Dwa z pięciu członów tramwaju (drugi i czwarty) są podwieszane, tzn. nie znajdują się pod nim wózki. Tramlink ma 32 metry długości i 2,4 metra szerokości. Dostęp do wnętrza zapewnia sześć par drzwi – cztery pary podwójnych znajdujących się po dwie w podwieszanych członach drugim i czwartym oraz po jednej parze pojedynczych drzwi w członach skrajnych. Tramlink dysponuje 75 miejscami siedzącym, w tym 15 rozkładanym, zabierze też 100 pasażerów, którzy zdecydują się stać. Rozpędza się do 70 km/h i bardzo lubi się wspinać, bo jest w stanie pokonać wzniesienie o nachyleniu nawet do 10%, co jest wynikiem stosunkowo rzadkim w przypadku tramwajów.

Bombardier Flexity 2 dla Antwerpii, Gandawy i tzw. linii plażowej w zachodniej Flandrii

Bombardier Flexity 2 dla Gandawy © OlsztyńskieTramwaje.pl

Mało kto wie, że jeden z liczących się na rynku producentów tramwajów to firma kanadyjska. Nazwa Bombardier większości ludzi kojarzy się pewnie raczej z samolotami – nie do końca słusznie, bo transport szynowy to druga z podstawowych dziedzin działalności koncernu z kraju Klonowego Liścia. Pociągi – także dużych prędkości – i tramwaje Bombardiera od wielu lat są obecne w Europie. Te ostatnie, produkowane blisko polskiej granicy, bo w łużyckim Budziszynie, znamy z dwóch polskich miast. Gdańsk posiada trzy wozy starszej serii Flexity Classic NTG6/2, ale ten model w naszym kraju charakterystyczny jest dla Krakowa, gdzie kursuje aż 50 Classików 26-metrowych (NTG6 i nowszych NTG6/2) oraz 24 wozy NTG8 o długości 32,8 m. Bywający u naszych zachodnich sąsiadów mogą też kojarzyć Bombardiery, także z serii Flexity Classic, z Berlina, gdzie są najbardziej charakterystycznym modelem w całej flocie tramwajowej (czasem nawet używa się nazwy Flexity Berlin jako osobnego podmodelu).

Wnętrze Bombardiera Flexity 2 dla Antwerpii, Gandawy i tzw. linii plażowej w zachodniej Flandrii

Wnętrze Bombardiera Flexity 2 dla Gandawy © OlsztyńskieTramwaje.pl

Flexity 2 to kolejna generacja udanego modelu Flexity Classic. Pierwsze tramwaje z tej serii powstały na zamówienie brytyjskiego miasta Blackpool (używającego do dziś jako jedno z nielicznych tramwajów piętrowych, nieco przypominających londyńskie autobusy), dokąd trafiły w 2011 roku. Potem kolejne wozy dostarczone zostały do australijskiego Gold Coast i szwajcarskiej Bazylei. Następnym zamawiającym okazał się flandryjski, a w zasadzie flamandzki przewoźnik De Lijn. Obsługuje on flamandzkojęzyczną część Belgii odpowiadając zarówno za komunikację miejską, jak i międzymiastową. To właśnie wóz dla Belgów, a konkretnie dla Gandawy Bombardier wystawił w Berlinie. Flexity 2 podobnie jak siemensowskie Avenio jest modelem dostępnym w różnych wersjach i długościach. I tak na przykład tramwaje dla Flamandii są wąskotorowe – ich rozstaw szyn to 1000 mm – i jedno- (Antwerpia) lub dwukierunkowe (Gandawa). Dla półmilionowej Antwerpii przygotowano tramwaje pięcioczłonowe o długości 31,4 m, zabierające 212 pasażerów, z czego 76 na miejscach siedzących oraz siedmioczłonowe długie na 42,7 m, które pomieszczą 312 pasażerów, w tym 108 na siedzeniach. Ćwierćmilionowa Gandawa otrzymała tylko siedmioczłonowce o tej samej długości, przez dwukierunkowość posiadające mniej miejsc do siedzenia – 72, ale za to zabierające w sumie aż 330 osób. Wszystkie wersje łączy szerokość – 2,3 m. Jak zapowiada De Lijn, to dopiero początek zamówień, bo w planach jest zakup aż 146 tramwajów i wymiana praktycznie całego taboru. Oznaczałoby to, że Flexity 2 pojadą też perłą w koronie belgijskiego przewoźnika – ciągnącą się wzdłuż niemal całego flandryjskiego wybrzeża linią plażową. Tzw. Kusttram to bardzo malowniczo położona – tuż nad samym Morzem Północnym – najdłuższa linia tramwajowa na świecie. 68 km torów niemal od granicy francuskiej do holenderskiej tramwaje pokonują w blisko 2,5 godziny, zatrzymując się na 70 przystankach. Warto się nią przejechać i bez nowoczesnego taboru (wciąż można tam trafić na stare amerykańskie PCC).

Pesa Fokstrot Forward dla Moskwy

Pesa Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl

Polska Pesa pokazała w Berlinie aż dwa tramwaje – oba wówczas niemal prosto z linii produkcyjnej. Pierwszym był kolejny wóz z „muzycznej” serii – model Fokstrot wyprodukowany dla Moskwy. Wspólnie z rosyjskim partnerem – firmą UWZ producent z Bydgoszczy zdobył zamówienie na aż 120 tramwajów dla moskiewskiego operatora GUP Mosgortrans. Kontrakt udało się podpisać w maju 2013 roku, a już od czerwca 2014 roku pierwsze Fokstroty zaczęły pojawiać się na ulicach stolicy Rosji. Jeszcze w czasie trwania targów InnoTrans wszystko wyglądało świetnie, ale na początku 2015 roku zaczęły się kłopoty. Fatalna sytuacja rosyjskiej gospodarki i pikujący kurs rubla wobec euro sprawiły, że Fokstroty stały się dla ich kupca za drogie i po odebraniu połowy z zamówionych tramwajów po prostu stwierdził, że nie da rady zapłacić za kolejne. Pesa solidnie produkowała tramwaje dalej, licząc, że GUP Mosgortrans jednak ostatecznie wywiąże się z umowy. Po półtora roku sytuacja wygląda tak, że 60 Fokstrotów czeka w fabryce Pesy, a negocjacje z Rosjanami trwają. W maju 2016 roku pojawiły się informacje, że bydgoskiej firmie uda się jednak wyeksportować choć 30 z 60 tramwajów czekających na wyjazd do Moskwy, ale od tego czasu w tej sprawie cisza. Pesie, która po ubiegłorocznych opóźnieniach z dostawami pojazdów ma na karku spore kary umowne, bardzo by się pieniądze z Moskwy przydały. Niestety, na razie nic się nie zmieniło.

Pesa Fokstrot Forward dla Moskwy

Pesa Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl

Problemy z moskiewskim kontraktem nie zniechęciły Pesy do spoglądania na rynki wschodnie, na które próbowała wejść już wcześniej. Uchyleniem drzwi była sprzedaż jednego egzemplarza modelu Swing do Kaliningradu. W dawnym Królewcu poniemiecka sieć ma nietypową jak na Rosję szerokość jednego metra, a Pesa nowoczesne tramwaje na taki tor przygotowywała już wcześniej – mowa o Tramicusach dla Elbląga i Bydgoszczy. W 2012 roku udało się zawrzeć kontrakt z Rosjanami i pod koniec tego roku Swing wyjechał na kaliningradzkie tory. W 2014 roku do biznesu wdarła się polityka i władze federalne po prostu zabroniły kaliningradzkiej administracji zamawiać kolejne tramwaje w Polsce, wskazując w zamian na produkty białoruskiego Biełkomunmaszu. Można by przypuszczać, że i dalsze losy kaliningradzkiego Swinga zdeterminowała polityka – po przejechaniu niecałych 100 tysięcy kilometrów i przeglądzie tramwaj nie powrócił już na tory, bo uznano, że jest za ciężki dla drewnianych, poniemieckich jeszcze mostów, po których się porusza. Jedną z ulic przebudowano nie uwzględniając jego szerokości, co wykluczyło go z kolejnej trasy i koniec końców dogorywa jako pojazd techniczny wyjeżdżający podobno dwa razy w miesiącu na miasto.

Wnętrze Pesy Fokstrot Forward dla Moskwy

Wnętrze Pesy Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl

Walcząc o wznowienie dostaw dla Moskwy Pesa nie mogła siedzieć z założonymi rękami, stąd zainteresowanie rynkiem ukraińskim. Pojawiły się komentarze, że ze względu na podobną specyfikę techniczną – przede wszystkim szerokość toru 1524 mm – 60 czekających na wysyłkę do Rosji gotowych tramwajów może znaleźć nabywcę bardziej na zachód. Fakt faktem bydgoskiemu producentowi ostatecznie udało się zdobyć zamówienie na Ukrainie i to dość prestiżowe, choć niewielkie: w kwietniu 2016 roku okazało się, że dostarczy 10 tramwajów do Kijowa. Będą to także wozy modelu Fokstrot, choć jak mocno podkreśla fabryka, przygotowane specjalnie dla ukraińskiej stolicy, a nie przerabiane niedobitki dla Moskwy. Wszystkie tramwaje mają zostać dostarczone do Kijowa jeszcze w tym roku, a to być może jeszcze nie koniec, bo od czerwca 2015 roku, czyli od czasu wizyty mera stolicy Ukrainy Witalija Kliczki w fabryce Pesy w Bydgoszczy, obowiązuje memorandum mówiące o zamiarze dostarczenia przez polską firmę do Kijowa nawet 50 tramwajów.

Wnętrze Pesy Fokstrot Forward dla Moskwy

Wnętrze Pesy Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl

Tymczasem 60 Fokstrotów jednak po Moskwie kursuje i jest tam najnowocześniejszym elementem miejskiej floty tramwajowej. Z zewnątrz prezentują przyjemny dla oka design i z powodzeniem mogłyby zostać uznane za produkt zachodnio-, a nie środkowoeuropejski. Wnętrze to pesowski standard znany nam z wielu polskich miast: sporo elementów plastikowych, które jednak z modelu na model są wykonywane staranniej i z lepszych materiałów (takie nasze niefachowe wrażenie), ale też i przestrzenne wnętrze, niezły układ siedzeń (szerokotorowość przekłada się i na szerokość tramwaju – 2,5 metra – a to pozwala np. na układ 2+2 przy wciąż szerokim przejściu).

Pesa Fokstrot Forward dla Moskwy

Pesa Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl

Moskiewskie Fokstroty są trójczłonowe, mają 26,3 m długości i 2,5 m szerokości. Mieszczą 190 pasażerów przy polskiej normie 5 osób na metr kwadratowy, miejsc siedzących jest 60. Wozy są jednokierunkowe, wyposażone w skrętne wózki (po jednej parze pod każdym z członów) i możliwość korzystania z bezprzewodowego internetu. Dostęp do wnętrza zapewniają cztery pary drzwi – dwie podwójnych i dwie pojedynczych, co może nieco spowalniać i utrudniać wsiadanie i wysiadanie (przypomnijmy dla porównania, że w o trzy metry dłuższym olsztyńskim Tramino mamy do dyspozycji aż sześć par drzwi i wszystkie podwójne). Pojazdy są w całości niskopodłogowe, mogą rozwijać prędkość do 75 km/h i mogą działać – co jest ukłonem w stronę wschodniego klimatu – w zakresie temperatur od -40 do +40 stopni Celsjusza (są oczywiście klimatyzowane).

Pesa Jazz Duo dla Warszawy

Pesa JazzDuo dla Warszawy © OlsztyńskieTramwaje.pl

Drugim tramwajem Pesy na berlińskim InnoTransie 2014 był dwukierunkowiec dla Warszawy – JazzDuo, w polskim systemie oznaczania modeli tramwajów – 128N. Te pierwsze po wielu, wielu latach wozy dwukierunkowe dla Warszawy były bardzo wyczekiwane, bo planowano ich wykorzystanie na objazdach przy trwającej wówczas jeszcze budowie centralnego odcinka drugiej linii metra. Dziś do tramwajów bez pętli przekonują się kolejne miasta – także w samej Warszawie powstały już specjalne zawrotki dla dwukierunkowców i linie je wykorzystujące (11 do Ronda Daszyńskiego), a myśli się o kolejnych (przy Metrze Wierzbno na ulicy Woronicza dla wzmocnienia linii kursujących do zagłębia biurowego na Służewcu).

Po zaprezentowaniu JazzDuo przez stołeczną prasę przetoczyła się fala krytyki pod adresem ich wyglądu, a zwłaszcza nietypowego czoła pojazdu. Złośliwie nazywano je bufetem, bo niektórym felietonistom kabiny motorniczego przypominały niegdysiejsze budki z piwem. Tymczasem nam design tego modelu bardzo się podoba. Jest z pewnością dużo ładniejszy niż obłe bulwy Swingów, których straszą w Warszawie prawie dwie setki. Dzięki nowemu wzornictwu czoła wagonu pesowski tramwaj zyskał na lekkości, jego bryła wydaje się bardziej dynamiczna i mniej przysadzista niż w przypadku Swingów. Na dodatek przy powszechnej od jakiegoś czasu tendencji do zaokrąglania wszystkiego i wszędzie JazzDuo pozytywnie wyróżnia się swoją oryginalnością, co naszym zdaniem dla wizerunku miasta jest atutem. Niestety, publicystyczna nagonka odniosła efekt, bo kolejne warszawskie zamówienie z Pesy, czyli krótkie tramwaje 134N, także model Jazz, choć już jednokierunkowe, mają zmieniony przód i przypominają bardziej bulwiaste Swingi niż swoich dwukierunkowych braci.

Wnętrze Pesy Jazz Duo dla Warszawy

Wnętrze Pesy JazzDuo dla Warszawy © OlsztyńskieTramwaje.pl

Nowa nazwa modelu – Jazz – miała symbolizować różnice między tą generacją tramwajów a jeżdżącymi w kilku miastach Polski Swingami (i Tramicusami, które były ich poprzednikami). Podstawowym wyróżnikiem była całkowicie płaska podłoga – i Swingi, i Jazzy są całkowicie niskopodłogowe, ale dopiero w tym drugim modelu udało się wyeliminować pochylnie. W Jazzach nie mamy też już skośnych siedzeń umieszczonych na wózkach (kto siedział, ten wie, jak nieergonomiczne było to rozwiązanie znane ze Swingów), bo udało się wygospodarować więcej miejsca na nogi i umieścić fotele równolegle do kierunku jazdy.

Wnętrze Pesy Jazz Duo dla Warszawy

Wnętrze Pesy JazzDuo dla Warszawy © OlsztyńskieTramwaje.pl

128N JazzDuo składa się z pięciu członów, ma 29,7 m długości i 2,4 m szerokości. Konstrukcja opiera się na trzech podwójnych wózkach, które znajdują pod członami skrajnymi i środkowym (drugi i czwarty człon są podwieszane), przy czym te pod członami skrajnymi są napędowe, a pod środkowym znajduje się wózek toczny. Tramwaj zaprojektowano tak, że główne wejścia do niego umieszczone zostały w członach podwieszanych – po dwie pary podwójnych w każdym z nich, oczywiście po obu stronach. Dodatkowe pojedyncze drzwi znajdują się przy obu kabinach motorniczego, także symetrycznie dwustronnie. Jak to w tramwaju dwukierunkowym niewiele jest miejsc siedzących (28), ale za to wóz jest bardzo pojemny i mieści 215 pasażerów. Co ważne dla operatora, JazzDuo umożliwia redukcję kosztów dzięki możliwości odzyskiwania energii podczas hamowania elektrodynamicznego i magazynowania jej w superkondensatorach, co z kolei pozwala na przejechanie pewnego odcinka nawet bez zasilania trakcyjnego.

Solaris Tramino Brunszwik na targach InnoTrans 2014 w Berlinie

Solaris Tramino Brunszwik © OlsztyńskieTramwaje.pl

Gdyby nie opóźnienia w budowie olsztyńskiej sieci tramwajowej, które zawdzięczamy hiszpańskiemu koncernowi FCC Construcción i związana z tym konieczność przesunięcia terminów produkcji i dostaw taboru, być może na InnoTransie przed dwoma laty prezentowany byłby tramwaj dla Olsztyna. We wrześniu 2014 roku nie było jednak jeszcze gotowych Tramino Olsztyn, więc na targi pojechały wozy dla Brunszwiku. To konstrukcja ciekawa, bo pokrewna olsztyńskiemu tramwajowi (choć Tramino Olsztyn bliższe jest tramwajowi dla Jeny), a jednocześnie różniąca się kilkoma rozwiązaniami technicznymi. Tramino Brunszwik (oficjalnie S110B) cechuje ta sama prostota, a jednocześnie elegancja, którą znamy z tramwaju dla Olsztyna. Nie jest to zresztą tylko nasze zdanie, bo model dla miasta z Dolnej Saksonii został w 2015 roku nagrodzony w prestiżowym konkursie designerskim Red Dot Award.

Pokaz slajdów wymaga JavaScript.

Solaris Tramino Brunszwik (Braunschweig) jest oczywiście w całości niskopodłogowy, mierzy 35,7 metra długości i składa się z czterech członów. Szeroki jest na 2,3 metra, co wynika z pewnością po części z tego, że jest to tramwaj wąskotorowy. Sieć w Brunszwiku nie jest jednak – jak zazwyczaj w przypadku wąskiego toru – metrowa, lecz o nietypowym rozstawie szyn 1100 mm. Pochodną szerokości jest też zapewne układ siedzeń, który można określić jako 2+1,5, bo z jednej strony przejścia mamy dwa klasyczne fotele, z drugiej jeden o zwiększonej szerokości. Zresztą układ to bardzo nieortodoksyjny, bo w kilku miejscach pojazdu – przy przegubach i na końcu wozu – mamy siedzenia ustawione prostopadle do kierunku jazdy niczym w pociągach metra. W Tramino Brunszwik mieści się 211 pasażerów – aż 87 może sobie usiąść, 124 osoby będą stały (nieco luźniej niż w Polsce, bo liczba ta została wyliczona przy uwzględnieniu zachodnioeuropejskiego standardu 4 osób na metr kwadratowy). S110B jest tramwajem jednokierunkowym, wyposażonym w 6 par podwójnych (1,3 m) drzwi, których po dwie pary znajdują się w pierwszym i trzecim członie, po jednej – w drugim i czwartym. Ciekawostką techniczną jest różna długość przegubów pojazdu – skrajne mają po 920 mm, środkowy jest o ponad połowę dłuższy. Brunszwicka sieć i tramwaje dla niej są generalnie unikatowe ze względu na niepowtarzalność pewnych elementów technicznych. O rozstawie szyn wspomnieliśmy – inne jest też, choć nieznacznie, napięcie w sieci trakcyjnej: wynosi 660 woltów. W Polsce standardem jest 600 V, ale spotyka się sieci zasilane 650 V czy 750 V – to ostatnie rozwiązanie popularne jest w Niemczech w sieciach Stadtbahnów. To nie koniec ciekawostek – oryginalny jest także sposób napędzania Tramino Brunszwik. Pięć silników po 90 kW każdy napędza w sumie cztery podwójne wózki (po jednym pod każdym członem), z których żaden nie jest w całości wyłącznie toczny. W pierwszym wózku pierwsza oś jest toczna, druga napędowa, taki sam układ zastosowano w wózku pod członem trzecim, pod ostatnią częścią tramwaju mamy natomiast sytuację odwrotną – pierwsza oś jest napędzana, druga tylko się toczy. W wózku pod drugim członem pojazdu obie osie są napędowe. Mimo wizualnie lekkiej konstrukcji Solaris gwarantuje bardzo długą żywotność swojego tramwaju – aż 40 lat. Dla porównania: opisywane powyżej wozy Pesy mają ją znacznie krótszą – moskiewski Fokstrot ma pojeździć do 35 lat, a JazzDuo lat 30.

Transtech Artic dla Helsinek

Transtech Artic dla Helsinek © OlsztyńskieTramwaje.pl

Na koniec zostawiliśmy sobie tramwaj, który – na równi z Solarisem Tramino Brunszwik – spodobał nam się w Berlinie najbardziej. Produkt to mało znany, bo poza krajem produkcji zobaczyć go można było na torach tylko przez krótki czas w październiku 2014 roku podczas jazd testowych w niemieckim Würzburgu (i oczywiście statycznie podczas InnoTransu). Mowa o fińskim tramwaju Transtech, który kursuje po Helsinkach. Na razie w dwóch egzemplarzach, ale docelowo, do 2018 roku Articów ma się pojawić na torach fińskiej stolicy aż 40. Nowe tramwaje są potrzebne, bo Helsinki będą budować nową, 25-kilometrową międzymiastową linię tramwajową do sąsiedniego miasta Espoo i to mimo tego, że do tego samego Espoo na początku 2017 roku pojedzie nowa (a w zasadzie przedłużona) linia metra, którą notabene zaraz po jej uruchomieniu zacznie się przedłużać dalej.

Transtech Artic dla Helsinek

Transtech Artic dla Helsinek © OlsztyńskieTramwaje.pl

Być może Artic trafi też do kolejnego fińskiego miasta – 210-tysięcznego Tampere, które zaplanowało budowę 25 kilometrów linii tramwajowych. Ich budowa zacznie się wiosną 2017 roku i potrwać ma w sumie trzy lata. Będzie to dopiero druga sieć tramwajowa w Finlandii – dziś tramwaje kursują tylko w Helsinkach. Poza szwajcarskimi Variobahnami ta jedna z najbardziej wysuniętych na północ sieci tramwajowych na świecie wykorzystuje wyłącznie konstrukcje fińskie, nieznane poza tym krajem (82 helsińskie tramwaje wyprodukował poprzednik Transtechu – firma Valmet). Transtech Artic ma szanse być pierwszym tramwajem z nadbałtyckiego państwa, który trafi na inne rynki. Pomóc w tym może zmiana właściciela, która nastąpiła w sierpniu 2015 roku. Transtech został kupiony przez czeską (choć należącą do tajemniczych firm zarejestrowanych w rajach podatkowych) grupę Škoda Transportation z Pilzna. Czesi to ceniony i silny gracz na rynku tramwajowym, zwłaszcza w Europie Środkowej i Wschodniej, choć sprzedają też swoje produkty do Turcji i Stanów Zjednoczonych, a ostatnio zdobyli pierwszy kontrakt w Europie Zachodniej – dostarczą 14 tramwajów niemieckiemu Chemnitz.

Wnętrze Transtecha Artic dla Helsinek

Wnętrze Transtecha Artic dla Helsinek © OlsztyńskieTramwaje.pl

Zalet Artica jest sporo. Zacząć można od prostego, chciałoby się powiedzieć skandynawskiego (wiemy, że Finlandia to nie Skandynawia, ale sąsiedztwo swoje robi) wzornictwa, które jednych razi, a innych oczarowuje – my należymy do tej drugiej grupy. Wnętrze Artica nie poraża designerskimi fajerwerkami, nie robi takiego wrażenia jak choćby Tramino dla Brunszwiku czy Olsztyna, ale za to oferuje rozwiązania, które zachwycają prostotą i użytecznością. Oświetlenie zarówno zewnętrzne, jak i wewnętrzne wykorzystujące wyłącznie diody LED to przede wszystkim ogromna oszczędność energii, ale też świetna widoczność i bardzo dobre doświetlenie wnętrza. Skrętne wózki mają redukować hałas na krętych torowiskach Helsinek. Podłogi wyłożone gumową wykładziną pozwalają skuteczniej walczyć z wodą i śniegiem – Transtech zresztą chwali się, że jego pojazdy są przystosowane do północnego klimatu, a trwałość materiałów była jednym z głównych założeń przy projektowaniu. Pojazd ma – jak pisze jego producent – specjalną izolację cieplną i konstrukcje uniemożliwiające dostawanie się wody do wnętrza, a także system rozpraszania wilgoci. Siedziska i górne oparcia foteli wykonane są z materiału skóropodobnego, a jedynie część, o którą opiera się plecy, wykończona jest standardową tkaniną (zresztą z wzorami komunikacyjnymi i lokalnymi, helsińskimi). Przyczyna jest prosta: podobnie jak gumowa podłoga ma to ułatwiać sprzątanie i czyszczenie pojazdu, a także utrudnić zadanie wandalom. Takie drobiazgi jak stoliczki przy siedzeniach to już miłe dodatki, które nie są niezbędne, ale budują z pewnością dobre wrażenie.

Pokaz slajdów wymaga JavaScript.

Transtech Artic jest w całości niskopodłogowy, choć – to chyba jedyna widoczna wada – nie udało się uniknąć niewielkich pochylni w pobliżu wózków oraz drzwi. Składa się z trzech członów, ma 27,6 m długości i 2,4 m szerokości. Pomimo standardowej szerokości udało się rozmieścić siedzenia w układzie 2+2, co ma wpływ to, że jest ich aż 74 (plus 14 rozkładanych). Jeśli doliczymy to tego 125 miejsc stojących (przy 5 osobach na metr kwadratowy), otrzymujemy w sumie 199 miejsc dla pasażerów (rozkładane miejsca siedzące przy ich wykorzystaniu zmniejszają liczbę miejsc stojących, więc nie należy ich uwzględniać). O dużą liczbę miejsc siedzących łatwiej o tyle, że Artic jest tramwajem jednokierunkowym. Może się rozpędzić do 80 km/h dzięki aż ośmiu silnikom, które mają – co naturalne, bo liczy się bilans – odpowiednio niższą moc, po 65 kW każdy. Do wnętrza dostać można się przez pięć par drzwi – trzy pary podwójnych, umiejscowionych po jednej w każdym członie oraz dwie pojedynczych, na początku i końcu wagonu.

Reklama targów InnoTrans 2014 na berlińskiej stacji metra Stadtmitte

Reklama targów InnoTrans 2014 na berlińskiej stacji metra Stadtmitte © Olsztyńskie Tramwaje.pl

Tegoroczne targi InnoTrans odbywać się będą od 20 do 23 września, tradycyjnie na terenie Targów Berlińskich (Berlin Messe). Będzie to już ich jedenasta edycja, która pewnie znów okaże się rekordowa, zwłaszcza że po raz kolejny powiększone zostały powierzchnie wystawiennicze. Targi zajmą w tym roku wszystkie 41 hal Berlin Messe, a ekspozycja otwarta zajmie aż 3,5 kilometra torów. Po raz pierwszy pojawi się ekspozycja autobusowa – dzięki takiemu poszerzeniu formuły od tej edycji InnoTrans oficjalnie to już nie wystawa transportu szynowego, lecz międzynarodowe targi technik transportu. Jak zawsze targom towarzyszyć będą konferencje, dyskusje, konwencje branżowe. Można też spodziewać się wielu premier – zawsze wielu producentów planuje prezentacje swoich nowości właśnie w Berlinie. Będziemy tam i my.





Tramino Jena, brat bliźniak Tramino Olsztyn, na torach

14 11 2013

W niemieckiej Jenie zaprezentowano oficjalnie Solarisa Tramino dla tego miasta. Tramwaj, który pierwszy raz można było zobaczyć na gdańskich targach Trako 2013 we wrześniu, jest konstrukcją bliźniaczą do wozów, które będą produkowane dla Olsztyna.

Prezentacja Solarisa Tramino GT6N-ZR Jena w Jenie (9 listopada 2013)

Prezentacja Solarisa Tramino GT6N-ZR Jena w Jenie (9 listopada 2013) © Solaris (www.solarisbus.com)

Tramino Jena jest – podobnie jak Tramino Olsztyn – trójczłonowe, całkowicie niskopodłogowe i dwukierunkowe, identyczna jest także długość wozu – 29,3 metra. Od olsztyńskiego jeneński tramwaj różni się szerokością – ma 2,3 metra, podczas gdy nasz będzie aż o 20 centymetrów szerszy. Wpływ na to ma z pewnością szerokość torów stosowana w Jenie – kursują tam tramwaje wąskotorowe po torowiskach o szerokości 1000 m, podczas gdy w Olsztynie będziemy mieli standardowy rozstaw kolejowy, czyli 1435 mm. Niemieckie Tramino jest bliższe olsztyńskiemu niż model kursujący po Poznaniu ze względu na konstrukcję. I model jeneński, i olsztyński nie będą miały członów podwieszanych – ponieważ członów będzie mniej (po trzy) niż w wersji dla Poznania pod każdym znajdzie się wózek. Jak tłumaczy Solaris, dzięki takiemu rozwiązaniu masa tramwaju rozkłada się równomiernie, jest on bardziej stabilny, a siły przekazywane przez przeguby są znacznie mniejsze. Do oznaczania modelu stosowana będzie niemiecka systematyka – taki typ tramwaju określa się szablonem GTx, gdzie x określa liczbę osi. Tramino Jena nie ma jeszcze oficjalnego oznaczenia, ale znając system przypuszczamy, że będzie to Tramino GT6N-ZR Jena (skrót oznacza wagon przegubowy, sześcioosiowy, niskopodłogowy, dwukierunkowy). Tramwajem może jednocześnie podróżować 168 osób, z czego 61 na miejscach siedzących. To inaczej niż w wersji dla Olsztyna, która pomieści 234 pasażerów – 36 z nich będzie miało miejsca siedzące, pozostałe 198 będzie miejscami stojącymi. Liczba 36 miejsc siedzących obejmuje tu wyłącznie te stałe – oprócz nich w tramwaju znajdą się fotele składane, z których można będzie korzystać przy mniejszym napełnieniu wozu. Tramino Jena wyposażony jest w cztery pary podwójnych drzwi o szerokości 1300 mm każda. W pojazdach dla stolicy Warmii i Mazur szerokość drzwi będzie taka sama, ale ich liczba o połowę większa – po każdej ze stron tramwaju po sześć par.

Pokaz slajdów wymaga JavaScript.

Produkcja pierwszego Tramino Olsztyn planowana była na IV kwartał 2013 roku, ale w związku z opóźnieniami, do jakich doprowadziło FCC Construcción i w konsekwencji wypowiedzenia Hiszpanom umowy, co jeszcze bardziej przesunie termin ukończenia budowy torowisk, trzeba było ten termin zmienić. Jak dowiedzieliśmy się w Solarisie, rozmowy z Olsztynem w sprawie harmonogramu dostaw nadal trwają. Uzależnione są jednak od wznowienia budowy trasy tramwajowej i określenia terminu jej zakończenia. Dopiero gdy to zostanie ostatecznie ustalone, można będzie ostatecznie zdecydować, kiedy Solarisy Tramino Olsztyn trafią do zajezdni przy Kołobrzeskiej.








%d blogerów lubi to:
