Jeszcze o kupowaniu tramwajów dla Olsztyna

17 12 2017

W uzupełnieniu do naszego wpisu sprzed kilkunastu dni dotyczącego powtórzonego przetargu na zakup tramwajów dla Olsztyna w związku z rozbudową sieci przygotowaliśmy zestawienie pokazujące, jakie wymagania stawiało miasto w pierwszym przetargu na tabor sześć (!) lat temu, w 2011 roku, a jakie w tegorocznych – pierwszym nieudanym i trwającym właśnie kolejnym. W zestawieniu ujęliśmy też dane dotyczące tramwajów, które po Olsztynie jeżdżą, czyli Solarisów Tramino S111O.

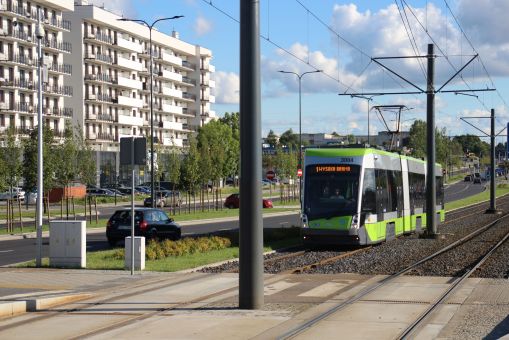

Solaris Tramino Olsztyn S111O #3004 na linii 1 zbliża się do przystanku Dywizjonu 303 przy alei Sikorskiego (23 sierpnia 2017)

Solaris Tramino Olsztyn S111O #3004 na linii 1 zbliża się do przystanku Dywizjonu 303 przy alei Sikorskiego (23 sierpnia 2017) © OlsztyńskieTramwaje.pl



Wymagania przetargowe (2011)

Solaris Tramino S111O

Wymagania przetargowe

(1. przetarg 2017)

Wymagania przetargowe

(2. przetarg 2017)

Długość

28-32 m

29,3 m

28-30 m

28-32,5 m

Szerokość

2,4-2,5 m

2,5 m

2,5 m

2,4-2,5 m

Wysokość

Maks. 4 m (ze złożonym pantografem)

3,8 m (ze złożonym pantografem)

Maks. 4 m (ze złożonym pantografem)

Maks. 4 m (ze złożonym pantografem)

Liczba członów

Dowolna

3

Dowolna

Dowolna

Liczba pasażerów

Min. 200

(5 os./m2)

>200

Min. 201

(5 os./m2)

Min. 201

(5 os./m2)

Liczba miejsc siedzących

Min. 15%

(30)

43

Min. 15%

(30)

Min. 15%

(30)

Szerokość przejścia między siedzeniami

Min. 65 cm

70 cm

Min. 65 cm nad wózkami skrętnymi i 70 cm poza nimi

Min. 65 cm nad wózkami skrętnymi i 70 cm poza nimi

Udział niskiej podłogi

Min. 50%

100%

Między zewnętrznymi krawędziami skrajnych drzwi

Między kabinami motorniczego z wyjątkiem obszarów nad wózkami skrętnymi

Wysokość podłogi (niskiej) nad główką szyny

36 cm

36 cm

37 cm (między zewnętrznymi krawędziami skrajnych drzwi a kabinami motorniczego – 48 cm z możliwością zastosowania stopnia lub pochylni o nachyleniu 8%)

37 cm (nad wózkami skrętnymi – 48 cm z możliwością zastosowania stopnia lub pochylni o nachyleniu 8%)

Liczba i rodzaj drzwi

Min. 5 par drzwi podwójnych (130 cm) po obu stronach pojazdu; niedozwolone drzwi pojedyncze

6 par drzwi podwójnych (130 cm) po obu stronach pojazdu

Min. 5 par drzwi podwójnych (130 cm) po obu stronach pojazdu; dozwolone drzwi pojedyncze

Min. 5 par drzwi podwójnych (130 cm) po obu stronach pojazdu; dozwolone drzwi pojedyncze

Maksymalna prędkość

70 km/h

70 km/h

(konstrukcyjna – 75 km/h)

70 km/h

70 km/h

Minimalne przyśpieszenie (0-30 km/h)

Min. 1,1 m/s2

???

Min. 1,1 m/s2

Min. 1,1 m/s2

Zdolność pokonywania wzniesień

5% na odcinku 1 km z pełnym obciążeniem

5% na odcinku 1 km z pełnym obciążeniem

6% na odcinku 1 km z pełnym obciążeniem

6% na odcinku 1 km z pełnym obciążeniem

Biletomat w pojeździe

Min. 1 szt.

1 szt.

Min. 1 szt.

Min. 1 szt.

Kryteria oceny oferty

Cena – 65%

Parametry techniczne – 35%

Nie dotyczy

Cena – 60%

Parametry techniczne – 35%

Zużycie energii elektrycznej – 5%

Cena – 60%

Parametry techniczne – 30%

Skrócenie terminów dostaw – 10%

Punktowane parametry techniczne

1) Udział niskiej podłogi

2) Szerokość przejścia między siedzeniami

3) System dostosowujący wysokość podłogi do zużycia kół i obciążenia

4) Średnica kół

5) Materiały zastosowane do konstrukcji

6) Poziom hałasu

7) Liczba drzwi

Nie dotyczy

1) Udział niskiej podłogi

2) Szerokość przejścia między siedzeniami

3) Nacisk na oś

4) Poziom hałasu

5) Rodzaj podzespołów wykorzystanych w mechanicznym układzie hamulcowym

6) Zastosowanie wózków skrętnych

1) Nacisk na oś

2) Zastosowanie skrajnych wózków skrętnych

3) Szerokość pudła tramwaju

4) Szerokość przejścia między siedzeniami

5) Liczba miejsc siedzących

6) Rodzaj podzespołów wykorzystanych w mechanicznym układzie hamulcowym

7) Poziom hałasu

Reklamy




110 lat olsztyńskich tramwajów

16 12 2017

110 lat temu, w połowie grudnia 1907 roku, w Olsztynie ruszyła komunikacja miejska. Pierwszym jej środkiem był oczywiście tramwaj. Przypomnijmy pokrótce, jak to z tym startem było i dlaczego piszemy o „połowie grudnia”, nie podając konkretnej daty.

Pocztówka przedstawiająca tramwaje przed Wysoką Bramą

Pocztówka przedstawiająca tramwaje przed Wysoką Bramą

Kiedy 16 maja 1881 roku w Berlinie Werner von Siemens uruchamiał pierwszą linię tramwaju elektrycznego własnej konstrukcji, Olsztyn nie mógł nawet o takim rozwiązaniu pomarzyć z prostego powodu – braku miejskiej elektrowni. I choć pomysł jej budowy pojawiał się w ostatnich dekadach XIX wieku, to zrealizowany został dopiero w nowym, dwudziestym stuleciu. Tramwaje elektryczne szybko zdobywały europejskie miasta, docierając też w okolice Olsztyna. W stolicy Prus Wschodnich – Królewcu i w oddalonym od grodu nad Łyną zaledwie o 100 kilometrów Elblągu pojawiły się w 1895 roku, w kolejnych latach następne miasta ówczesnej prowincji Ostpreußen sięgały po ten środek komunikacji – Tylża w 1901, a Kłajpeda w 1904 roku. Gdy w Olsztynie zdecydowano o budowie elektrowni wodnej u zbiegu Łyny i Wadąga, mającej zapewnić miastu energię elektryczną, zapadła decyzja, by jednocześnie ten prąd mądrze wykorzystać, uruchamiając sieć tramwajową. Ostatecznie zdecydowała o tym rada miejska 17 lipca 1906 roku w dwóch głosowaniach – budowę elektrowni poparto jednogłośnie, powstaniu sieci tramwajowej sprzeciwiło się sześciu radnych, którzy na szczęście byli w mniejszości.

Tramwaj przed budynkiem Dworca Głównego

Tramwaj przed budynkiem Dworca Głównego

Co ciekawe, już cztery dni później do magistratu trafił list mieszkańców i przedsiębiorców – jak wówczas mówiono: kupców – ze Starego Miasta, którzy przekonywali rajców do poprowadzenia linii od mostu św. Jana Nepomucena przez ulicę Prostą, wschodnią stroną Rynku (dzisiejsza ul. Stare Miasto) i ulicą Górną (dziś ul. Staromiejska) do Wysokiej Bramy zamiast przez ulicę Krzywą (dziś ul. Kołłątaja), zachodnią stroną Rynku i bezimienną ulicą przy kościele ewangelickim (dziś ul. Gazety Olsztyńskiej) do Targu Rybnego i Wysokiej Bramy. Argumentowano, że ta pierwsza trasa to główny ciąg handlowy Starego Miasta, którym porusza się najwięcej ludzi, więc zasadne jest tamtędy poprowadzić tramwaj. Jak widać, już ponad wiek temu niektórzy rozumieli, że tramwaj pod domem czy sklepem to zaleta i zysk. Komisja ds. elektryfikacji z argumentacją się zgodziła i 20 grudnia 1906 ostatecznie ustalono trasy dwóch linii tramwajowych Olsztyna. Linia 1 zaczynała swój bieg przy Dworcu Głównym , a następnie biegła ulicami: Dworcową (dziś Partyzantów), Cesarską (Dąbrowszczaków), Klebarską (al. Piłsudskiego), Górnym Przedmieściem (11 Listopada), Górną (Staromiejska), Rynkiem (Stare Miasto), Prostą i Warszawską (Mochnackiego) na Koński Rynek (pl. Roosevelta). Linia 2 rozpoczynała trasę przy dzisiejszym placu Jana Pawła II, wówczas – jeszcze przed budową nowego ratusza – bez nazwy, i jechała ulicami: Gutsztacką (1 Maja), Dworcową (Partyzantów), przez wiadukt nad torami kolejowymi i dalej Królewską (al. Wojska Polskiego) aż do Jakubowa. Trasa linii 1 liczyła 2,32 km, linii 2 – 2,36 km. Na każdej z nich znajdowały się po trzy mijanki.

Tramwaj na ulicy Górnej (dziś Staromiejskiej) - widok z Wysokiej Bramy

Tramwaj na ulicy Górnej (dziś Staromiejskiej) – widok z Wysokiej Bramy

Prace przy budowie wąskotorowej (1000 mm) linii ruszyły wiosną 1907 roku i trwały stosunkowo krótko, bo już 28 listopada tegoż roku odbyła się pierwsza jazda próbna tramwaju. Wagon produkcji Waggon und Maschinenfabrik A.G. vorm. Busch z Budziszyna (Olsztyn kupił na początek z łużyckiej fabryki 6 wagonów motorowych i 2 doczepy) przejechał trasę linii 2 spod dzisiejszego ratusza do Jakubowa. Niewiele później przyszła pora na oficjalne uruchomienie sieci tramwajowej. W sobotę 14 grudnia 1907 zainaugurowano olsztyńską komunikację miejską. Miejscy oficjele z zaproszonymi gośćmi przejechali się trasą linii 1 z Dworca Głównego na Rynek. Dalej pojechać się nie dało, bo przed startem nie zdążono dostarczyć zwrotnicy i tam tymczasowo kończyła się trasa (na Koński Rynek tramwaj dojechał dopiero 19 kwietnia 1908 roku). Tego samego dnia za darmo tramwajami mogli przejechać się także mieszkańcy Olsztyna i wszyscy inni chętni.

Do tej pory jako datę uruchomienia olsztyńskich tramwajów najczęściej podawano niedzielę 15 grudnia 1907 roku, co jest częściowo prawdą, bo tego dnia rozpoczęło się regularne ich kursowanie. Żółte wozy zaczęły wozić pasażerów jednocześnie na obu liniach. Zadziwiająco wysoka – zwłaszcza jak na linię jednotorową z mijankami – była częstotliwość kursowania tramwajów. Na linii 1 trzeba było na nie czekać najwyżej 7,5 minuty, na linii 2 – kwadrans. Dla porównania: dziś tramwajowa „jedynka” co 7,5 minuty kursuje tylko w godzinach szczytu (poza nim co kwadrans), a „dwójka” identycznie jak 110 lat temu – co 15 minut. Bilety były jednorazowe, bez prawa przesiadki, a zapłacić trzeba było za nie 10 fenigów. Nie było jednorazowych biletów ulgowych, formą zniżki była możliwość zakupu przez uczniów biletów miesięcznych za 3 marki lub dwutygodniowych za 1,5 marki.

Tramwaj na moście św. Jana Nepomucena

Tramwaj na moście św. Jana Nepomucena

Od dnia startu do likwidacji, która nastąpiła 20 listopada 1965 roku, olsztyńska sieć tramwajowa została rozbudowana tylko dwa razy. Ponieważ ostatni odcinek linii 1 między mostem św. Jana Nepomucena a Końskim Rynkiem nie cieszył się zbytnim powodzeniem, na posiedzeniu rady miejskiej 9 stycznia 1909 roku zdecydowano zmienić krańcówkę i poprowadzić torowisko do przystanku kolejowego Olsztyn Przedmieście (Allenstein Vorstadt, dziś Olsztyn Zachodni). Tramwaj dojechał tam ulicą Libsztacką (Grunwaldzka), a nowy odcinek uruchomiono 9 grudnia 1909 roku. Choć tramwaje przestały tam kursować, torów na Koński Rynek nie demontowano, bo rozważano możliwość ich przedłużenia ulicą Jarocką (al. Niepodległości) do Szpitala Mariackiego (dziś Szpital Miejski). Po wspomnianej zmianie linia 1 liczyła 2,72 km, a łączna długość linii tramwajowych wynosiła 5,16 km. W czasie I wojny światowej, na przełomie lat 1914 i 1915 radni podjęli decyzję o kolejnej rozbudowie i to także od mostu św. Jana Nepomucena, skąd tory miały rozchodzić się we wszystkich kierunkach. Planowany odcinek o długości 1,07 km do lazaretu garnizonowego (dziś Szpital Uniwersytecki) przy ulicy Olsztyneckiej, a raczej – jak wówczas mówiono – Olsztynkowej (dziś to tzw. „stara” al. Warszawska) najprawdopodobniej jednak nie powstał – brak dowodów na jego funkcjonowanie. Druga rozbudowa, która doszła do skutku, także dotyczyła linii 1 – wraz z budową osiedla nad Jeziorem Długim tramwaj skierowano od dzisiejszego Dworca Zachodniego pod wiaduktem kolejowym i dalej Szosą Libsztacką (Bałtycka) do pierwszych zabudowań nowego osiedla (dzisiejsze skrzyżowanie Bałtyckiej z Jeziorną i al. Przyjaciół). Historykom nie udało się jak dotąd ustalić dokładnej daty uruchomienia nowego odcinka. Wiadomo jedynie, że najprawdopodobniej nastąpiło to w roku 1935. Tym samym długość trasy linii 1 wzrosła do 3,28 km, a olsztyńska sieć tramwajowa osiągnęła docelową – jak się później okazało – długość 5,72 km.

Pocztówka z 1908 roku przedstawiająca tramwaj na ulicy Królewskiej (dziś al. Wojska Polskiego) przy tunelu pod torami kolejowymi

Pocztówka z 1908 roku przedstawiająca tramwaj na ulicy Królewskiej (dziś al. Wojska Polskiego) przy tunelu pod torami kolejowymi

Gdy tramwaje zlikwidowano 20 listopada 1965 roku chyba mało kto wierzył, że uda się ten środek transportu w Olsztynie reaktywować. Trwało to pół wieku, ale udało się przywrócić stolicy Warmii transport szynowy. Przy ponownym uruchomieniu tak się złożyło, że stało się ono możliwe w połowie grudnia 2015 roku. Początkowo celowano w 14 lub 15 grudnia, żeby wystartować dokładnie w pół wieku od likwidacji, ale ostatecznie zapadła decyzja, że lepiej nie robić tego w środku tygodnia, lecz w weekend. Najbliższym dniem wolnym od pracy była sobota 19 grudnia 2015 roku i tego dnia, po półgodzinnej uroczystości inauguracyjnej, dokładnie o 12:30 tramwaj linii 1 o numerze taborowym (bocznym) #3006 ruszył w pierwszy kurs, udając się do jarockiej krańcówki Kanta.



Wpis – siłą rzeczy dość skrótowy – oparty jest w dużej mierze na dwóch świetnych artykułach poświęconych początkom tramwajów i trolejbusów w Olsztynie autorstwa Rafała Bętkowskiego, historyka Olsztyna i kierownika olsztyńskiego Muzeum Nowoczesności. Zainteresowanych bogatszą wersją tej historii odsyłamy do wspomnianych artykułów, które zostały opublikowane w olsztyńskim czasopiśmie „Debata” w numerach 28 i 29, dostępnych bezpłatnie w wersji plików PDF – część I (nr 28 – artykuł na stronach 40-44) i część II (nr 29 – artykuł na stronach 40-44).





Jaki będzie tuzin nowych tramwajów dla Olsztyna?

4 12 2017

Miasto po raz drugi ogłosiło przetarg na zakup tramwajów w związku z planowanym rozwojem sieci, czyli budową linii z Pieczewa do Śródmieścia. W porównaniu do poprzedniego przetargu, który zakończył się fiaskiem, zwiększono liczbę tramwajów planowanych do kupienia w pierwszej, pewnej transzy, poluzowano część wymagań technicznych i zmieniono część kryteriów oceny oferty.

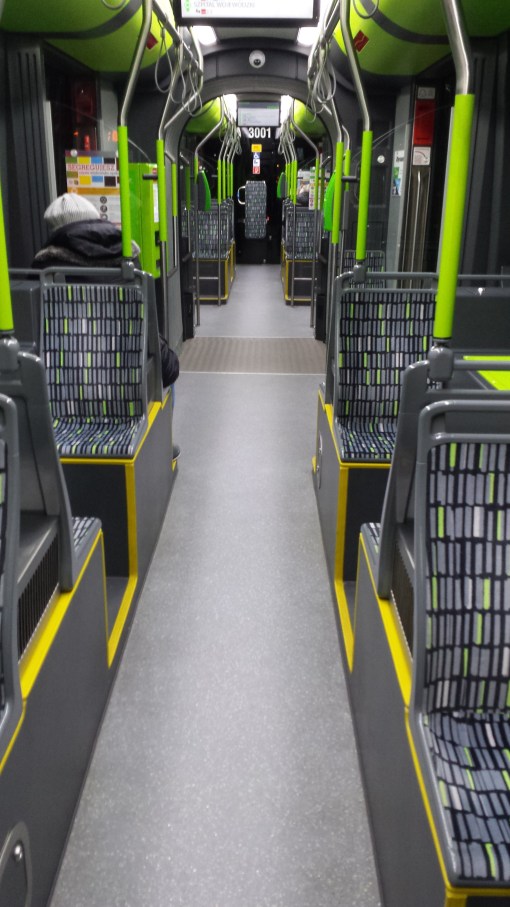

Pusty tramwaj? Tylko wieczorem

Pusty tramwaj? Tylko o świcie albo wieczorem © OlsztyńskieTramwaje.pl

Pierwszą i najważniejszą zmianą jest powiększenie zamówienia podstawowego, czyli liczby tramwajów, na które Olsztyn ma pieniądze i które na pewno kupi. Wcześniej było to osiem wozów, teraz ta liczba wzrosła o połowę, do 12. Wielkość całego zamówienia, czyli z tzw. opcją, wynosi bez zmian 24 pojazdy. To zmiana zrozumiała, bo im większe zamówienie, tym atrakcyjniejsze dla producenta. 12 tramwajów to już mniej więcej pół roku zatrudnienia, jeśli przyjmiemy średnią wydajność dwóch wozów na miesiąc. Kwota, którą za takie zlecenie otrzyma producent, też jest niebagatelna – 90 mln zł i to netto, bo tyle szacunkowo chce wydać za tuzin wozów miasto, jest już sumą dla każdej fabryki nie do pogardzenia. Zyskać może także Olsztyn, bo kupując więcej tramwajów będzie najprawdopodobniej w stanie kupić je taniej niż przy mniejszym zamówieniu. Dodatkowe pieniądze udało się znaleźć w samym projekcie tramwajowym – przypomnijmy, że tabor kupujemy pozyskując dofinansowanie z trzech różnych źródeł (program operacyjny Polska Wschodnia: „Rozwój transportu zbiorowego w Olsztynie – łańcuchy ekomobilności” – 2 tramwaje; program operacyjny Polska Wschodnia: „Rozwój transportu zbiorowego w Olsztynie – trakcja szynowa” – 6 tramwajów; program operacyjny województwa warmińsko-mazurskiego „Rozwój łańcuchów ekomobilności poprzez rozbudowę infrastruktury rowerowej i zakup taboru” – 4 tramwaje). Pierwotnie z samego projektu tramwajowego planowano kupić tylko dwa wozy, teraz ich liczba wzrosła do sześciu. Pierwsze dwa tramwaje powinny się pojawić w Olsztynie po 1,5 roku od podpisania umowy, kolejne miałyby przyjeżdżać z fabryki przez następne pół roku, po dwa w każdym miesiącu.

Zachowana została zasada, wprowadzona do dokumentacji po uwagach producentów w pierwszym przetargu, że w przypadku skorzystania z opcji zakupu dodatkowych tramwajów, w każdym wypadku trzeba ich zamówić co najmniej trzy. To zrozumiałe – uruchamianie dostaw i produkcji pojedynczego egzemplarza byłoby dla producenta zbyt drogie. Miasto na skorzystanie z opcji rozszerzenia zamówienia ma czas do 31 grudnia 2021 roku. Po zgłoszeniu takiego zapotrzebowania przez Olsztyn producent będzie miał rok na wyprodukowanie pojazdów.

Żeby wystartować w olsztyńskim przetargu trzeba mieć doświadczenie i pieniądze. Pieniądze po to, by wpłacić wadium (2 mln zł), a później, w przypadku zwycięstwa – zabezpieczenie w wysokości 5% wysokości oferty. W przetargu mogą wziąć udział tylko te firmy, które mają 25 mln zł środków lub zdolności kredytowej. Jeśli chodzi o wymagania techniczne, czyli po prostu doświadczenie w budowie tramwajów, to znacznie je obniżono, co powinno umożliwić start większej liczbie producentów. Obecnie wymaga się, by oferent wyprodukował co najmniej jeden wieloczłonowy tramwaj niskopodłogowy, który uzyskał dopuszczenie do ruchu (homologację) i przejechał z pasażerami co najmniej 30 tys. kilometrów. Za niskopodłogowy uznaje się taki pojazd, który ma/ w co najmniej 70% podłogę na poziomie 370 mm [37 cm] nad główką szyny. Nad wózkami dozwolone jest podwyższenie do 480 mm [48 cm] ze stopniem lub 12-procentową pochylnią. (Tu ciekawostka: w pierwotnej wersji dokumentacji mowa była o 8-procentowym nachyleniu pochylni, ale 8 grudnia 2017 roku wysłano sprostowanie do ogłoszenia przetargowego, wprowadzając zmianę. Ciekawe, pod którego producenta to działanie?) W tym wypadku zrezygnowano ze stosowanego często kryterium czasowego – wykonawca musi się wykazać doświadczeniem nie z ostatnich trzech czy pięciu lat, ale w ogóle. To także krok w kierunku większego otwarcia przetargu – wydaje się, że wymagania zostały sformułowane tak, aby spełniała je nawet państwowa poznańska H. Cegielski – Fabryka Pojazdów Szynowych, która dekadę temu wyprodukowała prototyp niskopodłogowego tramwaju 118N Puma.

W ogłoszeniu przetargowym znalazła się szacunkowa kwota, jaką Olsztyn chce przeznaczyć na zakup tramwajów. W przypadku zamówienia podstawowego, czyli 12 tramwajów, będzie to ok. 90 mln zł netto. Z podatkiem VAT to 110,7 mln zł, co podzielone przez liczbę wozów daje kwotę 9,225 mln zł za jeden tramwaj. Należy jednak pamiętać, że w skład zamówienia podstawowego wchodzą jeszcze pakiety części zamiennych, urządzeń obsługowych, szkolenia dla wszystkich motorniczych i serwis. Właściwą cenę za tramwaj możemy jednak obliczyć posługując się danymi dotyczącymi zamówienia opcjonalnego, bo w warunkach przetargu zapisano, że każdy tramwaj – czy to z pierwszego, czy z z późniejszych zamówień – ma kosztować tyle samo. Na drugą część przetargu przewidziano 86,4 mln zł netto. Z 23-procentowym VAT-em to blisko 106,3 mln zł, co po podzieleniu przez liczbę tramwajów daje 8,856 mln zł za jeden wóz. Porównując tę kwotę do cen uzyskiwanych w przetargach w ostatnich kilkunastu miesiącach (szczegółowe zestawienie przygotowane przez autora vloga Niskopodłogowiec poniżej) można stwierdzić, że z pewnością można za nią kupić tramwaj – przykładowo Łódź za 12 Pes Swing zapłaciła po 8,3 mln zł za sztukę. Zanim wpadniemy w euforię, należy przypomnieć, że zamawiamy tramwaj o bardzo wysokim jak na polskie warunki standardzie oraz – co także ma pewien wpływ na cenę – dwukierunkowy. Z pewnością jednak producenci nie mogą użyć argumentu, że budżet przetargu jest tym razem zbyt niski. Gwoli formalności napiszmy jeszcze, że gdyby Olsztyn zrealizował całe zamówienie, czyli kupił 24 tramwaje, to kosztowałoby go to 176,4 mln zł netto, z podatkiem VAT (który jednak miasto może odzyskać) – prawie 217 mln zł.

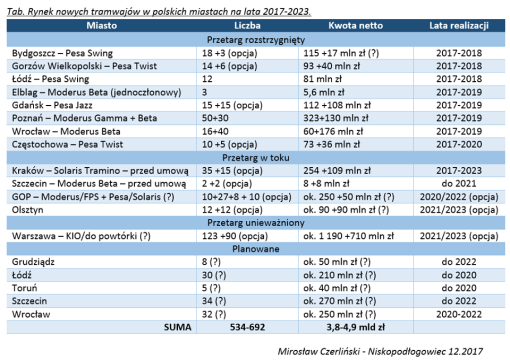

Przetargi tramwajowe w Polsce (stan na grudzień 2017)

Przetargi tramwajowe w Polsce (stan na grudzień 2017) © Mirosław Czerliński / Niskopodłogowiec

Na złożenie ofert producenci mają czas do 18 stycznia 2018 roku, do godziny 11:00. Pół godziny później ma nastąpić otwarcie ofert. Jak w każdym polskim przetargu należy się jednak spodziewać gradu pytań, co najprawdopodobniej spowoduje przesunięcie wspomnianych terminów. Tak było w niemal wszystkich dotychczasowych przetargach tramwajowych w Olsztynie – zarówno tych dotyczących taboru, jak i samej budowy. Oferty mają być ważne przez 90 dni, czyli do 15 kwietnia 2018 roku. Miasto może jeden raz zwrócić się do oferentów o przedłużenie ważności ich propozycji – o 60 dni. W dokumentach zapisano też klauzulę pozwalającą na unieważnienie przetargu w przypadku nieprzyznania Olsztynowi dofinansowania unijnego.

Zgodnie z nowym prawem zamówień publicznych w większości przetargów cena może stanowić najwyżej 60% kryteriów oceny. Tak będzie i u nas. Pozostałe 40% punktów będzie można uzyskać za parametry techniczne (30%) i skrócenie terminów dostaw (10%). Parametrów technicznych, które będą miały wpływ na punktację, będzie siedem.

Pierwszy z nich to zmniejszony nacisk na oś – może być on warty aż sześć punktów. Tramwaj dla Olsztyna może mieć maksymalnie 100 kN na oś, ale za wartość bliską tej liczbie punktów się nie dostanie, bo do poziomu 96 kN/oś ten parametr dodatkowo punktowany nie będzie. Za nacisk w przedziale 94-96 kN/oś można będzie otrzymać 1 pkt., za 92-94 kN/oś – 2 pkt., 90-92 kN/oś – 3 pkt., 88-90 kN/oś – 4 pkt., 86-88 kN/oś- 5 pkt., zaś za nacisk poniżej 86 kN/oś przyznany będzie komplet sześciu punktów.

Pięć punktów będzie można otrzymać za zastosowanie skrętnych wózków skrajnych, czyli pierwszych od czoła pojazdu. Tu punktacja jest bardzo prosta – wózki skrętne dają pełne pięć punktów, ich brak to punktów zero.

Trzeci punktowany parametr to szerokość pudła tramwaju. Ponieważ (niestety, o czym jeszcze napiszemy niżej) dopuszczono możliwość zakupu tramwaju węższego niż przyjęte w Olsztynie za standard 2,5 metra, to próbowano nieco ten fakt zrekompensować zachęcając producentów do zaoferowania jednak szerszego pojazdu. Jeśli wóz będzie miał między 2,4 a 2,45 m szerokości, to punktów za niego oferent nie otrzyma. Cztery punkty będą dopiero za pojazd w przedziale 2,45-2,5 m.

Podobnie jak w poprzednich przetargach taborowych w Olsztynie liczyć się będzie szerokość przejścia między siedzeniami, za którą można otrzymać trzy punkty. Minimalna szerokość mierzona na wysokości metra to 700 mm [70 cm], ale dla tych, którzy zdecydują się wprowadzić wózki skrętne, jest taryfa ulgowa – w miejscu nad tymi wózkami może to być 650 mm [65 cm]. Każde dwa centymetry przejścia więcej to dodatkowy punkt. Jeśli będzie ono szersze o 20 mm, oferta otrzyma jeden punkt, jeśli o 40 mm – 2 pkt., jeśli o co najmniej 60 mm – 3 pkt.

Nowym kryterium jest liczba miejsc siedzących, za którą można otrzymać dodatkowe pięć punktów. To także ewidentna zachęta do wyprodukowania tramwaju w wersji szerszej, 2,5-metrowej, bo tylko w takim możliwy jest układ siedzeń 2+2 przy zachowaniu wymaganej szerokości przejścia. Zbudowanie szerszego wozu pozwoli zgarnąć dodatkowe punkty i za szerokość pudła, i za szerokość przejścia, i za miejsca siedzące. Te trzy parametry mogą łącznie dać aż 12 z 30 punktów za wartość techniczną. Miejsc siedzących musi być w tramwaju co najmniej 15%, czyli minimum 30. Każdy pełny procent siedzeń więcej – chodzi o fotele stałe, a nie rozkładane – daje jeden punkt, aż do 20%, za które można otrzymać komplet pięciu punktów.

Kolejne trzy punkty dostanie producent, jeśli zastosuje takie urządzenia hydrauliczne czy pneumatyczne, które nie wymagają kontroli Urzędu Dozoru Technicznego lub Transportowego Dozoru Technicznego. Wreszcie ostatnim kryterium jest poziom hałasu. Tramwaj nie może być głośniejszy niż 77 dB – to wynika z przepisów. Jeśli jednak uda się wyprodukować tramwaj cichszy, to można zebrać za to cztery dodatkowe punkty. Jeśli hałas emitowany przez pojazd zmieści się w przedziale 75-76 dB, to oferta otrzyma jeden punkt, jeśli będzie to 74-75 dB, to dwa punkty, jeśli 73-74 dB, to trzy punkty, komplet czterech punktów przyznany zostanie za poziom hałasu 73 dB lub niższy.

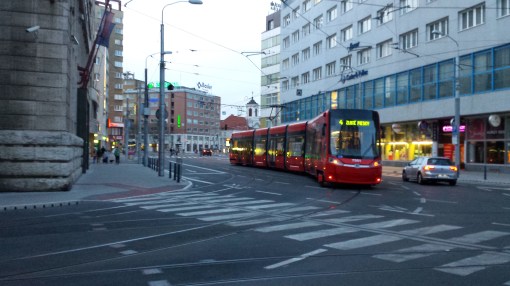

Škoda 30T ForCity #7501 na linii 4 skręca z ulicy Štúrovej w ulicę Jesenského w Bratysławie (3 kwietnia 2016)

Škoda 30T ForCity #7501 na linii 4 skręca z ulicy Štúrovej w ulicę Jesenského w Bratysławie (3 kwietnia 2016) © OlsztyńskieTramwaje.pl

Jedną dziesiątą wagi oferty stanowić będzie propozycja skrócenia terminu dostaw. Jeśli któryś z producentów zadeklaruje, że uda mu się dostarczyć tramwaje miesiąc wcześniej, otrzyma dwa punkty, jeśli skróci termin o dwa miesiące – cztery, jeśli o trzy miesiące – siedem, komplet 10 punktów można otrzymać za realizację zlecenia o cztery miesiące przed wymaganym czasem.

Większość wymagań technicznych co do nowego tramwaju dla Olsztyna pozostała bez zmian, choć i tu pojawiły się liberalizacje mające na celu dopuszczenie większej liczby producentów do przetargu. I tak: pojazd ma być nadal niskopodłogowy, czyli jak zapisano w dokumentacji – posiadać niską i płaską podłogę, ale już niekoniecznie w 100%. Powinna ona taka być między kabinami motorniczego, ale w przypadku zastosowania wózków skrętnych dopuszcza się podniesienie poziomu podłogi z 370 mm [37 cm] powyżej poziomu główki szyny do 480 mm [48 cm] i zastosowanie stopnia lub pochylni o nachyleniu do 8%. Jednym słowem: nie tak nisko i nie tak płasko.

Nic nie zmieniło się w kwestii jednoprzestrzenności tramwaju – nadal oczekujemy jednego, przegubowego wozu, a nie wagonowego pociągu. Miasto nie określa jednak liczby członów pojazdu – tu zdaje się na producentów. Co oczywiste, tramwaj ma być dwukierunkowy, wyposażony w dwie identyczne kabiny motorniczego na końcach składu. Silnik ma być napędzany prądem przemiennym i wyposażony w sterowanie elektroniczne. Trwałość wozów określono na ćwierć wieku przy zakładanym rocznym przebiegu 80 tys. km. Tramwaj ma pomieścić (nie licząc motorniczego) co najmniej 200 pasażerów przy założeniu 5 osób na mkw. w przypadku podróżujących na stojąco. Miejsc siedzących ma być – jak pisaliśmy wyżej – co najmniej 15%, ale zachęca się producentów, by spróbowali umieścić ich więcej.

Poszerzono zakres dozwolonych długości tramwaju. O ile w pierwszym tegorocznym przetargu postawiono wymóg, że pojazd ma mieć od 28 do 30 m (bez sprzęgów), to tym razem zdecydowano się dopuścić także wozy dłuższe – do 32,5 metra. Szerokość – jak także wspominaliśmy – nie jest ściśle określona: ma się mieścić w przedziale 2,4-2,5 m. Zaznaczono jednak, że gdyby tramwaj był węższy niż 2,5 metra, to musi być poszerzony w obrębie drzwi do tej właśnie szerokości. Chodzi o zamontowanie stałych progów, które zmniejszą szczelinę między krawędzią peronu a wejściem do tramwaju. Wysokość także pozostaje ta sama – 4 metry ze złożonym pantografem.

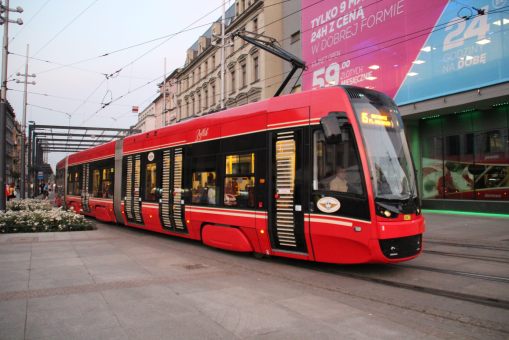

Pesa Twist 2012N #847 ("Zeflik") na linii 15 przejeżdża przez Rynek w Katowicach (24 czerwca 2016)

Pesa Twist 2012N #847 („Zeflik”) na linii 15 przejeżdża przez Rynek w Katowicach (24 czerwca 2016) © OlsztyńskieTramwaje.pl

Od nowych tramwajów wymaga się oczywiście, żeby były dostosowane do olsztyńskiej infrastruktury, w tym tej znajdującej się w zajezdni, oraz warunków terenowych naszej polodowcowej krainy – wozy muszą być zdolne do pokonywania odcinków o nachyleniu do 6% i to na odcinku jednego kilometra z pełnym napełnieniem. Ponieważ na nowej linii mają się pojawić rozjazdy z krzyżownicami głębokorowkowymi, to tramwaje muszą móc je pokonywać, podobnie jak dotychczasowe, płytkorowkowe. Pojazdy muszą być oczywiście homologowane, a dopuszczenie do ruchu producent musi uzyskać jeszcze przed dostawą pierwszego wozu. „Warmińskim kryterium” można też określić wymóg, by tramwaj dał się uruchomić przy temperaturze -30°C po 48 godzinach postoju na zewnątrz. Skoro mowa o zimie, to wymaga się, by konstrukcja – nie może być z aluminium, lecz ze stali o podwyższonej odporności na korozję – była odporna na na działanie roztworów soli drogowej wykorzystywanej do zimowego utrzymania dróg oraz na działanie środków czyszczących. Przy tym wszystkim wymaga się niezawodności technicznej na wysokim poziomie 93% (bez problemu jednak osiągalnym, co pokazuje przykład Solarisów Tramino).

Wszystkie tramwaje muszą być wyposażone w system autodiagnostyki, w każdym ma znaleźć się moduł zliczania pasażerów, we wszystkich należy zamontować system smarowania obrzeży kół, który ma zmniejszać zużywanie się szyn i ograniczać hałas, szczególnie na łukach. W każdym wozie ma być też możliwość zainstalowania fotela i pulpitu dla instruktora. Tramwaje mają być zbudowane modułowo. Nadal zabraniamy zwężania tramwaju w jego dolnej części, czyli tzw. podcięcia pudła. Tu jednak poluzowano wymagania – jeśli producent udowodni, że jest to uzasadnione technicznie, to może zwęzić wóz o maksymalnie 2 cm na wysokości dolnej linii okien. Nie zmieni się rodzaj siedzeń we wnętrzu pojazdów – nadal mają być one wandaloodporne, w całości tapicerowane, bez pianki i z uchwytami dla osób stojących. Przy pierwszych podwójnych drzwiach (licząc od czoła pojazdu) muszą znaleźć się ręcznie obsługiwane platformy dla wózków inwalidzkich umożliwiające wejście zarówno z peronu przystankowego, jak i z poziomu jezdni (w dokumentacji mowa o poziomie główki szyny, ale można uznać to za jednoznaczne w przypadku torowisk niewydzielonych). Takie platformy mają znaleźć się po obu stronach tramwaju, więc powinno być ich cztery. W każdym wozie mają znaleźć się dwa miejsca na wózek inwalidzki lub dziecięcy oraz jedno miejsce siedzące dla osoby niepełnosprawnej. Okna w tramwaju będą się otwierały – wszystkie poza wyjściami awaryjnymi mają być wyposażone w część przesuwną stanowiącą 25-35% powierzchni okna. Motorniczy będzie jednak mógł zablokować otwieranie okien, jeśli będzie planował włączenie ogrzewania czy klimatyzacji.

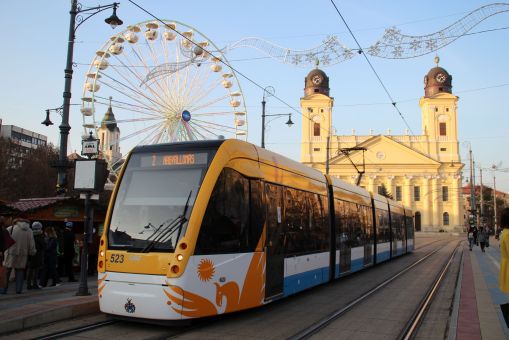

CAF Urbos 3 #523 na linii 2 na przystanku Kossuth tér w Debreczynie (25 listopada 2017)

CAF Urbos 3 #523 na linii 2 na przystanku Kossuth tér w Debreczynie (25 listopada 2017) © OlsztyńskieTramwaje.pl

Jeśli chodzi o przestrzeń dla pasażerów, to oczywiście będzie ona klimatyzowana. Tak jak dziś temperatura będzie ustawiana w zajezdni, bez możliwości jej regulacji przez motorniczego. Od kwietnia do końca października w tramwaju panować ma temperatura pomiędzy 18 a 24 stopniami Celsjusza, od początku listopada do końca marca ma to być od 5 do 15 stopni. Oświetlenie wewnętrzne pojazdu ma być wykonane z diod LED.

Niestety, pozostano przy możliwości zastosowania drzwi jednoskrzydłowych na krańcach pojazdu. Tym razem nawet nie punktuje się dodatkowo liczby szerokich drzwi, co jest oczywiście ukłonem w stronę producentów, którzy mają już gotowe konstrukcje z drzwiami jednoskrzydłowymi. Jak to w życiu: zazwyczaj, kiedy komuś się kłaniamy, do kogoś odwracamy się plecami – my będziemy upierać się, że tu tym kimś jest pasażer. Dziś w Solarisach Tramino mamy wyłącznie podwójne drzwi i nie wydaje nam się to niczym nadzwyczajnym. Jeśli jednak – nie daj Boże – zwycięży w przetargu model wyposażony w drzwi pojedyncze, przekonamy się, jak niewygodne to rozwiązanie. Tym bardziej, że umieszczone ma być na czołach tramwajów, czyli w miejscach narażonych na duże potoki pasażerów – osoby wchodzące na przystanek w momencie wjazdu tramwaju zazwyczaj nie idą dalej, tylko wsiadają najbliższymi drzwiami, by tramwaj im nie odjechał. Kiedy te najbliższe, skrajne drzwi będą pojedyncze, tłok i niewygoda będą znacznie większe. Oby tak się nie stało, zwłaszcza że wśród proponowanych układów drzwi są także te z wyłącznie dwuskrzydłowymi (te układy to: 0/6/0, 1/5/1, 0/5/0, 1/4/1, gdzie pierwsza i ostatnia to liczby drzwi pojedynczych, a środkowa – drzwi podwójnych). Drzwi mają być odskokowo-przesuwne, czyli otwierające się na zewnątrz pojazdu, z systemem rewersowania (czyli zabezpieczeniem przed przytrzaśnięciem) i tzw. czułymi krawędziami na pionowych uszczelnieniach, samoczynnie zamykające się. Drzwi będą otwierane albo przez motorniczego, albo po naciśnięciu przycisku przez pasażera – to drugie rozwiązanie w jesienne i zimowe dni pozwala nie wychładzać wnętrza tramwaju, zwłaszcza poza godzinami szczytu, gdy nie wszystkie drzwi są wykorzystywane na każdym przystanku. Z tego też powodu w pojeździe muszą się znaleźć przyciski sygnalizujące chęć zatrzymania tramwaju na przystanku.

Nowe tramwaje dla Olsztyna będą mogły pojechać z prędkością do 70 km/h, a do 30 km/h będą przyśpieszały w tempie co najmniej 1,1 m/s2. Dla bezpieczeństwa wyposażone zostaną w system antypoślizgowy i różne rodzaje hamulców – elektrodynamiczny, mechaniczny i szynowy (awaryjny). Podczas hamowania tramwaj ma oddawać prąd do sieci, czyli posiadać funkcję rekuperacji. Będzie miał też baterie, które pozwolą mu na prostym odcinku przejechać co najmniej 200 metrów przy zaniku zasilania – to funkcja mająca pozwolić np. na opuszczenie skrzyżowania w przypadku przerwy w dostawie prądu. Sprzęg, czyli znajdujące się na czole pojazdu urządzenie służące do łączenia go z drugim, musi być składane, by w razie wypadku nie powodowało większych uszkodzeń czy obrażeń. Należy wyposażyć wozy w radiowe sterowanie zwrotnicami, byśmy jak najrzadziej oglądali motorniczych czy motornicze z wajchą przy rozjeździe. Tramwaj będzie miał albo jeden, albo dwa pantografy – tu decyzję pozostawiono producentowi.

Z udogodnień dla pasażerów warto wymienić wi-fi, które działa i w kursujących już tramwajach. Nowością będą za to gniazda USB pozwalające podładować sprzęt elektroniczny w czasie jazdy tramwajem. Takich gniazd w pojeździe będzie sześć, a właściwie 12, bo wszystkie będą podwójne. W tramwaju i jego pobliżu obserwować nas będzie 17 kamer (po jednej na czołach, 12 kamer w przestrzeni pasażerskiej obejmujących 90% pojazdu, w tym przede wszystkim obszar drzwi, po jednej w kabinie motorniczego, jedna na pantografie). Kamery posłużą też motorniczym zamiast lusterek wstecznych. Oczywiście w pojazdach pojawi się standardowa informacja pasażerska, czyli tablice podsufitowe wyświetlające nazwy najbliższych przystanków z możliwościami przesiadki, wyświetlacze boczne prezentujące całą trasę danej linii i – na mapie – aktualną pozycję tramwaju oraz zapowiedzi głosowe. W każdym tramwaju znajdzie sześć kasowników do biletów papierowych i elektronicznych oraz jeden biletomat, w którym będzie można zapłacić zbliżeniowo kartą (czy ma pozostać możliwość płatności gotówką – nie określono).

Zwycięski producent ma przeszkolić motorniczych – łącznie z nowymi osobami będzie to 60 osób. Każda z nich ma przejść kurs, na który złoży się 8 godzin teorii i 24 godziny praktyki, z tego 16 godzin u producenta, a 8 na infrastrukturze olsztyńskiego MPK.

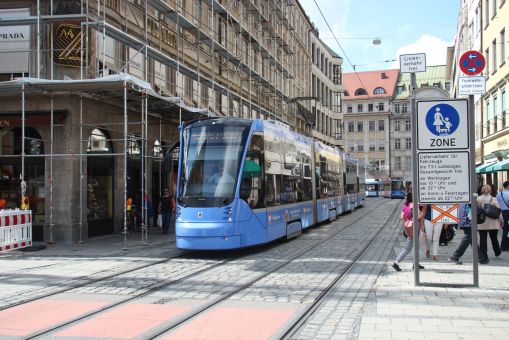

Siemens Avenio T #2807 na linii 19 na Perusastraße w Monachium (19 sierpnia 2016)

Siemens Avenio T #2807 na linii 19 na Perusastraße w Monachium (19 sierpnia 2016) © OlsztyńskieTramwaje.pl

Zmienione warunki olsztyńskiego przetargu mają zaowocować większym zainteresowaniem producentów i co za tym idzie większą liczbą ofert, ergo niższymi cenami, co z kolei pozwoliłoby miastu na oszczędności. Trzeba jednak zawsze w takiej sytuacji uważać, żeby nie wylać dziecka z kąpielą i nie zrezygnować ze zbyt wielu korzystnych rozwiązań dla większych udogodnień dla producentów. Zdecydowano się na kroki – naszym zdaniem – ryzykowne, jakimi jest dopuszczenie pojedynczych drzwi oraz zwężenia tramwaju. W tym pierwszym przypadku pozostawiając decyzję fabryce i nie punktując nawet dodatkowo szerokich wejść mówimy producentowi „daj, co masz”. Nie wymagamy zaprojektowania tramwaju pod własne potrzeby, ale umożliwiamy sprzedającemu nam pojazdy sięgnięcie po gotowe, a nie zawsze najbardziej udane konstrukcje. Miejmy nadzieję, że nie skończy się to tym, że np. Pesa zaoferuje nam za niską cenę przerobienie według olsztyńskich wymagań tramwajów Foxtrot dla Moskwy, od kilku lat korodujących sobie w zaciszu bocznicy. Dopuszczenie węższych tramwajów to także otwieranie drzwi dla gotowych modeli, bez próby dostosowania ich do nowoczesnej olsztyńskiej infrastruktury. Choć szersze wozy punktowane są wyżej, także z powodu innych cech, to nie jest powiedziane, że wystarczy to do zwycięstwa w przetargu. Przy odpowiednio niskiej cenie i warunki techniczne liczą się jakby mniej. Zwiększenie dopuszczalnej długości wozu to także oczywiście ukłon w stronę dostawców – Pesa Twist w wersji mieszczącej się w obecnych wymaganiach ma dokładnie 32 m, a Moderus Gamma o jeden centymetr więcej. Graniczne 32,5 metra to z kolei długości najnowszego modelu Škody, czyli znanego z ulic Bratysławy 30T.

Nie ma się co jednak oszukiwać – wybór i tak nie będzie wielki. Jeśli możemy pozwolić sobie na snucie przypuszczeń, to naszym zdaniem i tak zdani będziemy raczej tylko na polskich producentów. Tramwaje białoruskie czy ukraińskie to na razie jeszcze wciąż niższa półka, najprawdopodobniej część naszych wymagań byłaby dla ich producentów zbyt wysoka. Z innych firm z Europy Środkowo-Wschodniej rumuńska Astra na razie nie startuje w przetargach poza swoim krajem, z kolei Škoda po przejęciu fińskiego Transtechu i wobec coraz ściślejszych więzów z Chińczykami zasadza się raczej na stolice państw niż województw. Można zażartować, że pewnie po współpracy z Państwem Środka zmieniła definicję mniejszych miast i teraz oznacza to dla niej nie prawie 200-tysięczny Olsztyn, ale 2-milionowe chińskie aglomeracje. W każdym razie chce grać w innej lidze. Z producentów zachodnich Bombardier nie schyla się po tak małe kontrakty, podobnie jak Siemens czy Alstom, które zresztą ostatnio zapowiedziały połączenie się i będą myśleć w kategoriach jeszcze większych liczb. Zresztą np. Siemens mimo posiadania modułowej rodziny tramwajów Avenio nie wpasowałby się w olsztyńskie wymagania, bo trójczłonowy wóz byłby za krótki (27 m), czteroczłonowy za długi (36 m), a szerokość oferują Niemcy 2,3, 2,4 lub 2,65 m. Do naszego regionu Europy czasem zagląda hiszpański CAF, który zdobył dwa kontakty na Węgrzech (Budapeszt, Debreczyn). Najaktywniej ostatnio chyba w Europie Środkowej i Wschodniej działa szwajcarski Stadler, oferujący na wschód od Polski model Metelica, ale jego ofertę dostaniemy we współpracy z Solarisem. Pozostają więc wymieniony tu przed chwilą Solaris w spółce ze Stadlerem, borykająca się z kłopotami finansowymi Pesa, zapchany chyba na dłużej zamówieniami Modertrans. Newag najprawdopodobniej porzucił marzenia o wejściu na rynek tramwajowy i pozostaje przy produkcji dla kolei. Warunki pozwalają wziąć udział w przetargu nawet Cegielskiemu (Fabryce Pojazdów Szynowych), ale wątpię, by po 10 latach od średnio udanego prototypu Pumy (118N) poznańska fabryka porwała się na takie zamówienie. Czas pokaże, ale więcej niż trzech ofert nie należy się raczej spodziewać.

Pesa Fokstrot Forward dla Moskwy

Pesa Fokstrot Forward dla Moskwy © OlsztyńskieTramwaje.pl
